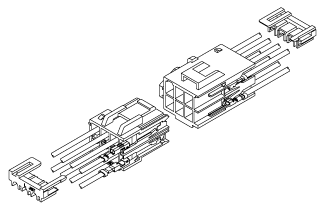

| シリーズ | HL (電線対電線) |
| カテゴリ | 電線対電線接続用コネクタ |
| 結線形態 | 圧着 |
| パネルマウント | パネルロック |
| 配列 (開口部) | 1列, 2列, 3列 |
| ロック | 強ロック（インナー）, 強ロック（センター） |
| リテーナ | リテーナ |
| 接続 バリエーション | 基板対電線接続タイプあり |
| 規格 | CSA, TÜV, UL, 電気用品安全法 |
| ピッチ | 3.96mm |
| 極数 | 2, 3, 4, 8, 9, 12 |
| 定格電流 | 7A AC/DC (2極, AWG#18使用時)) 2A AC/DC (12極, AWG#22使用時) |
| 定格電圧 | 300V AC/DC |
| 使用温度範囲 | -25℃ ～ +90℃ |
| 絶縁抵抗 | 1,000MΩ以上 |
| 耐電圧 | AC1,500Vを1分間印加にて絶縁破壊のないこと |
| 導体サイズ | AWG #22,#20,#18 0.3mm2 ～ 0.75mm2 |
| 絶縁体外径 | φ1.5mm ～ φ2.2mm |
| 備考 | 基板対電線接続タイプあり |
| 形番 | IGES | STEP | 3D-PDF | 2D-PDF | |
| 1 | SSM-21T-P1.4 | - | - | - | ダウンロード |
| 2 | SSF-21T-P1.4 | - | - | - | ダウンロード |
| 3 | HLR-02V | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 4 | HLR-02VF | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 5 | HLR-03V | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 6 | HLR-04V | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 7 | HLR-04VF | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 8 | HLR-08V | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 9 | HLR-09VF | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 10 | HLR-12V | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 11 | HLP-02V | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 12 | HLP-03V | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 13 | HLP-04V | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 14 | HLP-08V | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 15 | HLP-09V | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 16 | HLP-12V | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 17 | HLS-02V | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 18 | HLS-03V | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 19 | HLS-08V | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 20 | HLS-12V | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
