HOME > 製品情報
ASR

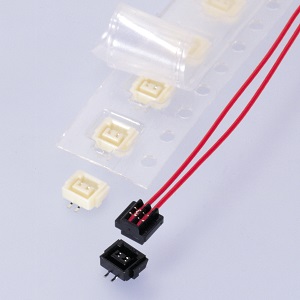

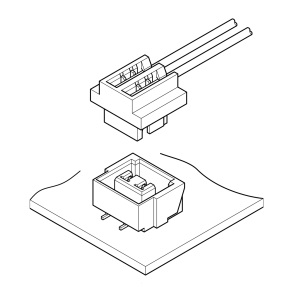

基板実装高さ3.5mm、奥行き3.6mmの低背・小型化を実現したコネクタです。
製品情報
シリーズASR
カテゴリ圧接コネクタ(基板用嵌合タイプ）
基板マウントSMT
嵌合の向きトップ
配列 (開口部)1列
ロック弱ロック
規格CSA, UL
その他電線サイドフィード
一般仕様
ピッチ1mm
極数2, 3, 4
定格電流0.7A DC
定格電圧50V DC
使用温度範囲-25℃ ～ +85℃
絶縁抵抗100MΩ以上
耐電圧AC500Vを1分間印加にて絶縁破壊のないこと
導体サイズAWG #30
絶縁体外径φ0.54mm ～ φ0.58mm
カタログ カタログ 取扱説明書 取扱説明書
ショッピングサイト ASR ASR

3D/2Dデータ
形番IGESSTEP3D-PDF2D-PDF
102ASR-30Sダウンロードダウンロードダウンロードダウンロード
203ASR-30Sダウンロード
304ASR-30Sダウンロードダウンロードダウンロードダウンロード
4BM02B-ASRS-TFダウンロードダウンロードダウンロードダウンロード
5BM03B-ASRS-TFダウンロード
6BM04B-ASRS-TFダウンロードダウンロードダウンロードダウンロード
