JM connector
pdf Catalog 2D3d 3D/2D Data
ProductIGESSTEP3D-PDF2D-PDF
1JM-2BK-61DownloadDownloadDownloadDownload
2JM-2BL-63DownloadDownloadDownloadDownload
3JM-2R-64DownloadDownloadDownloadDownload
4JM-2W-96DownloadDownloadDownloadDownload
5JM-T2W-61BDownloadDownloadDownloadDownload
6RE-H022TD-1130DownloadDownloadDownloadDownload
7RE-H022TD-1190DownloadDownloadDownloadDownload
8RE-H032TD-1130DownloadDownloadDownloadDownload
9RE-H032TD-1190DownloadDownloadDownloadDownload
10RE-H042TD-1130DownloadDownloadDownloadDownload
11RE-H042TD-1190DownloadDownloadDownloadDownload
12RE-H052TD-1130DownloadDownloadDownloadDownload
13RE-H052TD-1190DownloadDownloadDownloadDownload
14RE-H062TD-1130DownloadDownloadDownloadDownload
15RE-H062TD-1190DownloadDownloadDownloadDownload
16RE-H072TD-1130DownloadDownloadDownloadDownload
17RE-H072TD-1190DownloadDownloadDownloadDownload
18RE-H082TD-1130DownloadDownloadDownloadDownload
19RE-H082TD-1190DownloadDownloadDownloadDownload
20RE-H092TD-1130DownloadDownloadDownloadDownload
21RE-H092TD-1190DownloadDownloadDownloadDownload
22RE-H102TD-1130DownloadDownloadDownloadDownload
23RE-H102TD-1190DownloadDownloadDownloadDownload
24RE-H112TD-1130DownloadDownloadDownloadDownload
25RE-H122TD-1130DownloadDownloadDownloadDownload
26RE-H122TD-1190DownloadDownloadDownloadDownload
27RE-H142TD-1130DownloadDownloadDownloadDownload
28RE-H142TD-1190DownloadDownloadDownloadDownload
29RE-H162TD-1130DownloadDownloadDownloadDownload
30RE-H162TD-1190DownloadDownloadDownloadDownload
31RE-H202TD-1190DownloadDownloadDownloadDownload
32RE-H212TD-1190DownloadDownloadDownloadDownload
33RE-H302TD-1130DownloadDownloadDownloadDownload
34RE-H302TD-1190DownloadDownloadDownloadDownload
35RF-H022TD-1130DownloadDownloadDownloadDownload
36RF-H022TD-1190DownloadDownloadDownloadDownload
37RF-H042TD-1130DownloadDownloadDownloadDownload
38RF-H042TD-1190DownloadDownloadDownloadDownload
39RF-H062TD-1130DownloadDownloadDownloadDownload
40RF-H062TD-1190DownloadDownloadDownloadDownload
41RF-H082TD-1130DownloadDownloadDownloadDownload
42RF-H082TD-1190DownloadDownloadDownloadDownload
43RF-H102TD-1130DownloadDownloadDownloadDownload
44RF-H102TD-1190DownloadDownloadDownloadDownload
45RF-H122TD-1130DownloadDownloadDownloadDownload
46RF-H122TD-1190DownloadDownloadDownloadDownload
47RF-H142TD-1130DownloadDownloadDownloadDownload
48RF-H142TD-1190DownloadDownloadDownloadDownload
49RF-H162TD-1130DownloadDownloadDownloadDownload
50RF-H162TD-1190DownloadDownloadDownloadDownload
51RF-H182TD-1190DownloadDownloadDownloadDownload
52RF-H202TD-1130DownloadDownloadDownloadDownload
53RF-H202TD-1190DownloadDownloadDownloadDownload
54RF-H222TD-1190DownloadDownloadDownloadDownload
55RF-H262TD-1130DownloadDownloadDownloadDownload
56RF-H262TD-1190DownloadDownloadDownloadDownload
57RF-H282TD-1130DownloadDownloadDownloadDownload
58RF-H282TD-1190DownloadDownloadDownloadDownload
59RF-H342TD-1130DownloadDownloadDownloadDownload
60RF-H402TD-1130DownloadDownloadDownloadDownload
61RF-H402TD-1190DownloadDownloadDownloadDownload
62RF-H602TD-1130DownloadDownloadDownloadDownload
Shopping Site
Product Profile
SeriesJM connector
CategoryOther Connectors (Including headers)
TypeJumper connector
Specification
Pitch2.54mm
Current rating3A
Voltage rating250V

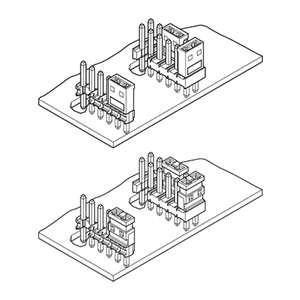

PC board mounting directionTop entry, Side entry
Product description

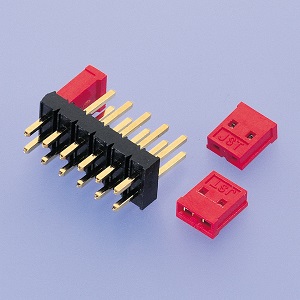

This is a two-circuit jumper connector suited for programming or switching circuits on printed circuit boards without the need for DIP switches. Due to its light and compact feature, interference with the placement of other components on the printed circuit board can be avoided. This low profile connector allows it to be mounted on printed circuit boards along with ICs and other semiconductor components. It can be used in a wide range of industrial and consumer equipment.
