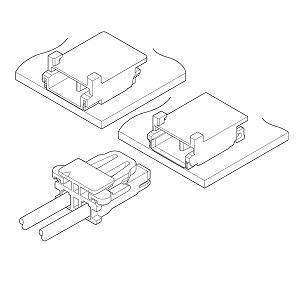

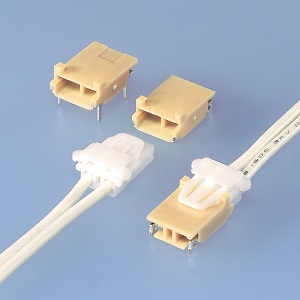

BD (3.5 mmピッチ)
液晶バックライト電源接続用に用いられる、高電圧対応の基板対電線接続用コネクタです。
製品情報
| シリーズ | BD (3.5 mmピッチ) |
| カテゴリ | 圧着コネクタ(基板用嵌合タイプ) |
| 基板マウント | DIP (IMT), SMT |
| 嵌合の向き | サイド |
| 配列 (開口部) | 1列 |
| ロック | 強ロック（アウター）, 強ロック（インナー） |
| 規格 | UL |
| その他 | CCFLインバータ電源 |
一般仕様
| ピッチ | 3.5 mm |
| 極数 | 2 |
| 定格電流 | 1 A AC/DC (AWG#24使用時) |
| 定格電圧 | 1400 V AC/DC |
| 使用温度範囲 | -25 ℃ ～ +85 ℃ |
| 絶縁抵抗 | 1,000 MΩ以上 |
| 耐電圧 | AC 3,000 Vを 1 分間印加にて絶縁破壊のないこと |
| 導体サイズ | AWG # 28 , # 26 , # 24
0.08 mm2 ～ 0.22 mm2 |
| 絶縁体外径 | φ 0.9 mm ～ φ 1.7 mm |
3D/2Dデータ
【注記】
●表内 "-" ：掲載対象外の製品を示す
●表内 "+"：代表仕様の仕様追加(材質・梱包・キー違いなど)の製品を示す
同極数の形番末尾が異なる代表仕様のデータをご使用ください
●空欄：掲載準備中の製品を示す
※不明点やご要望は弊社までお問い合わせください。
