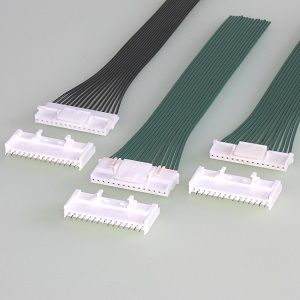

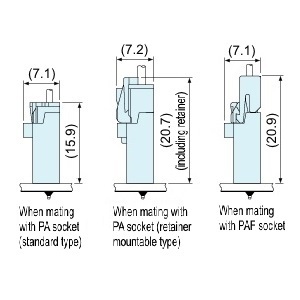

| シリーズ | PA (PAファミリー, ハイボックスタイプ) |
| カテゴリ | 圧着コネクタ(基板用嵌合タイプ) |
| 基板マウント | DIP (IMT) |
| 嵌合の向き | トップ |
| 配列 (開口部) | 1列 |
| ロック | 強ロック（アウター）, 強ロック（センター） |
| リテーナ | リテーナ |
| 規格 | UL |
| その他 | ポッティング対応 |
| ピッチ | 2mm |
| 極数 | 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 15 |
| 定格電流 | 3A AC/DC (AWG#22使用時) |
| 定格電圧 | 250V AC/DC (標準タイプ) 100V AC/DC (リテーナ対応タイプ) |
| 使用温度範囲 | -25℃ ～ +85℃ |
| 絶縁抵抗 | 1,000MΩ以上 |
| 耐電圧 | AC800Vを1分間印加にて絶縁破壊のないこと |
| 導体サイズ | AWG #28,#26,#24,#22 0.08mm2 ～ 0.33mm2 |
| 絶縁体外径 | φ0.76mm ～ φ1.5mm |
| 備考 | 標準タイプあり |
| 形番 | IGES | STEP | 3D-PDF | 2D-PDF | |
| 1 | BH02B-PASK | ダウンロード | |||
| 2 | BH02B-PASK-1 | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 3 | BH03B-PASK | ダウンロード | |||
| 4 | BH03B-PASK-1 | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 5 | BH04B-PASK | ダウンロード | |||
| 6 | BH04B-PASK-1 | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 7 | BH05B-PASK | ダウンロード | |||
| 8 | BH05B-PASK-1 | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 9 | BH06B-PASK | ダウンロード | |||
| 10 | BH06B-PASK-1 | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 11 | BH07B-PASK | ダウンロード | |||
| 12 | BH07B-PASK-1 | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 13 | BH08B-PASK | ダウンロード | |||
| 14 | BH08B-PASK-1 | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 15 | BH09B-PASK | ダウンロード | |||
| 16 | BH09B-PASK-1 | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 17 | BH10B-PASK | ダウンロード | |||
| 18 | BH10B-PASK-1 | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 19 | BH11B-PASK | ダウンロード | |||
| 20 | BH11B-PASK-1 | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 21 | BH12B-PASK | ダウンロード | |||
| 22 | BH12B-PASK-1 | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 23 | BH15B-PASK | ダウンロード | |||
| 24 | BH15B-PASK-1 | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
