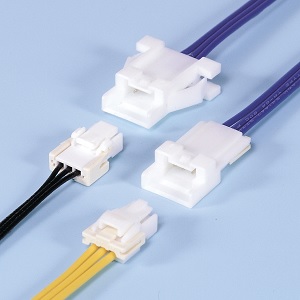

シリーズ | PAL (PAファミリー) |
カテゴリ | 電線対電線接続用コネクタ |
結線形態 | 圧着 |
パネルマウント | パネルロック, フリーハンギング |
配列 (開口部) | 1列 |
ロック | 強ロック(アウター), 強ロック(センター) |
リテーナ | リテーナ |
規格 | UL |
ピッチ | 2mm |
極数 | 2, 3, 4, 5, 6, 7, 8 |
定格電流 | 3A AC/DC (AWG#22使用時) |
定格電圧 | 100V AC/DC |
使用温度範囲 | -25℃ ~ +85℃ |
絶縁抵抗 | 1,000MΩ以上 |
耐電圧 | AC800Vを1分間印加にて絶縁破壊のないこと |
導体サイズ | AWG #28,#26,#24,#22 0.08mm2 ~ 0.33mm2 |
絶縁体外径 | φ0.9mm ~ φ1.5mm |

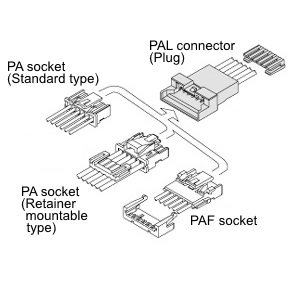

備考 | 互換ベース付ポストあり (PAコネクタ) |
形番 | IGES | STEP | 3D-PDF | 2D-PDF | |
1 | PALR-02V | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
2 | PALR-02VF | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
3 | PALR-03V | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
4 | PALR-03VF | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
5 | PALR-04V | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
6 | PALR-04VF | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
7 | PALR-05V | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
8 | PALR-05VF | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
9 | PALR-06V | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
10 | PALR-06VF | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
11 | PALR-07V | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
12 | PALR-07VF | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
13 | PALR-08V | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
14 | PALR-08VF | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
15 | PMS-02V-S | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
16 | PMS-03V-S | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
17 | PMS-04V-S | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
18 | PMS-05V-S | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
19 | PMS-06V-S | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
20 | PMS-07V-S | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
21 | PMS-08V-S | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
22 | SPAL-001T-P0.5 | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
23 | SPAL-002T-P0.5 | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
