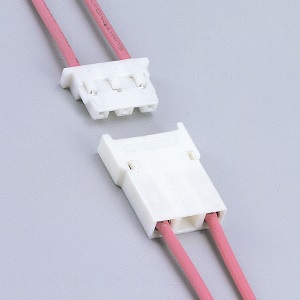

| シリーズ | BHM |
| カテゴリ | 電線対電線接続用コネクタ |
| 結線形態 | 圧着 |
| パネルマウント | フリーハンギング |
| 配列 (開口部) | 1列 |
| ロック | 弱ロック |
| 接続 バリエーション | 基板対電線接続タイプあり |
| 規格 | CSA, UL |
| その他 | CCFLインバータ電源 |
| ピッチ | 4 mm |
| 極数 | 3, 4 |
| 定格電流 | 1 A AC/DC (AWG#22使用時) |
| 定格電圧 | 600 V AC/DC |
| 使用温度範囲 | -25 ℃ ～ +85 ℃ |
| 絶縁抵抗 | 1,000 MΩ以上 |
| 耐電圧 | AC 1,800 Vを 1 分間印加にて絶縁破壊のないこと |
| 導体サイズ | AWG # 28 , # 26 , # 24 , # 22 0.08 mm2 ～ 0.33 mm2 |
| 絶縁体外径 | φ 1.6 mm ～ φ 2.4 mm |

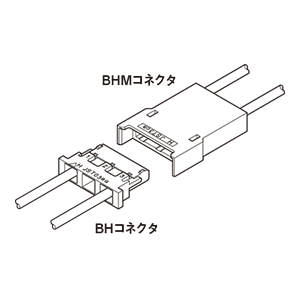

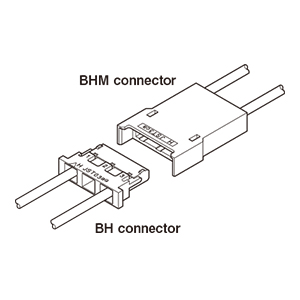

| 備考 | 基板対電線接続タイプあり (BHコネクタ) |
| 形番 | IGES | STEP | 3D-PDF | 2D-PDF | |
| 1 | SBHM-001T-P0.5 | - | - | - | ダウンロード |
| 2 | SBH-001T-P0.5 | - | - | - | ダウンロード |
| 3 | BHMR-03V | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 4 | BHMR-04V | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 5 | BHR-03VS-1 | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 6 | BHR-04VS-1 | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
カタログ
