HOME > 製品情報
SIN

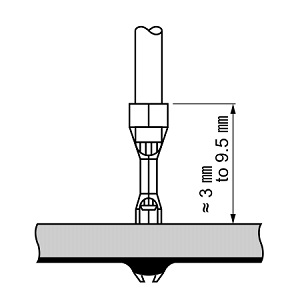

電子機器のプリント基板には単極電線接続が数多く使用されています。ICなどの電子部品で密集した基板上の銅箔に、電線を直接はんだ付けすることはかなり困難です。SINコネクタは、あらかじめ電線に圧着したのちプリント基板にあけられた穴に挿入固定し、はんだ付けして使用でき、また、はんだ付きも良いため、安全・確実な接続ができます。プリント基板上に渡り配線したり、外部配線したりするときの永久接続にご利用ください。
製品情報
シリーズSIN
カテゴリ圧着コネクタ(基板用直付けタイプ)
規格CSA, UL
一般仕様
極数1
使用温度範囲-25℃ ~ +85℃
導体サイズAWG #30,#28,#26,#24,#22,#20,#18,#16,#14,#12,#10
0.08mm2 ~ 5.5mm2
絶縁体外径φ0.8mm ~ φ4.9mm
カタログ カタログ 取扱説明書 取扱説明書
ショッピングサイト SIN SIN

3D/2Dデータ
形番IGESSTEP3D-PDF2D-PDF
1SIN-001T-1.2ダウンロード
2SIN-001T-1.2Bダウンロードダウンロードダウンロードダウンロード
3SIN-002T-1.0ダウンロードダウンロードダウンロードダウンロード
4SIN-002T-1.0Sダウンロード
5SIN-002T-1.2Nダウンロード
6SIN-01T-1.2ダウンロード
7SIN-01T-1.8ダウンロード
8SIN-01T-1.8Nダウンロード
9SIN-21T-1.8ダウンロードダウンロードダウンロードダウンロード
10SIN-21T-1.8Sダウンロードダウンロードダウンロードダウンロード
11SIN-41T-2.4Sダウンロードダウンロードダウンロードダウンロード
12SIN-61T-2.6Sダウンロードダウンロードダウンロードダウンロード
13SIN-81T-3.6Sダウンロード
14SIN-91T-4.7Sダウンロード
