日本圧着端子製造株式会社

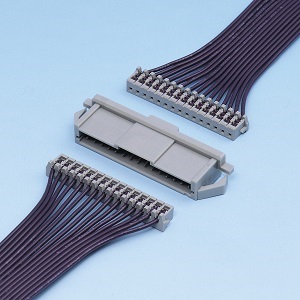

TR (KRファミリー)

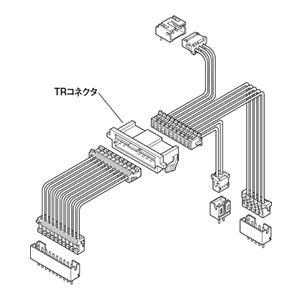

パネルロック付中継接続コネクタで、パネル厚0.8mm~2.0mmに対応します。

製品情報

シリーズ	TR (KRファミリー)
カテゴリ	電線対電線接続用コネクタ
パネルマウント	パネルロック
配列 (開口部)	1列
ロック	弱ロック
規格	CSA, UL
その他	中継接続用ユニット

一般仕様

ピッチ	2mm
極数	2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16
定格電流	2A AC/DC (PHNコネクタ, AWG#24使用時) 1A AC/DC (KRコネクタ, AWG#26使用時)
定格電圧	100V AC/DC
使用温度範囲	-25℃ ～ +85℃
絶縁抵抗	1,000MΩ以上
耐電圧	AC800Vを1分間印加にて絶縁破壊のないこと
導体サイズ	AWG #28,#26,#24
絶縁体外径	φ0.8mm ～ φ1.5mm
備考	適用電線は適合コネクタに準ずる。適合コネクタ: KR, PHNコネクタ

カタログ
ショッピングサイト TR (KRファミリー)

3D/2Dデータ

	形番	IGES	STEP	3D-PDF	2D-PDF
1	02KR-6H-P	ダウンロード	ダウンロード	ダウンロード	ダウンロード
2	03KR-6H-P	ダウンロード	ダウンロード	ダウンロード	ダウンロード
3	04KR-6H-P	ダウンロード	ダウンロード	ダウンロード	ダウンロード
4	05KR-6H-P	ダウンロード	ダウンロード	ダウンロード	ダウンロード
5	06KR-6H-P	ダウンロード	ダウンロード	ダウンロード	ダウンロード
6	07KR-6H-P	ダウンロード	ダウンロード	ダウンロード	ダウンロード
7	08KR-6H-P	ダウンロード	ダウンロード	ダウンロード	ダウンロード
8	09KR-6H-P	ダウンロード	ダウンロード	ダウンロード	ダウンロード
9	10KR-6H-P	ダウンロード	ダウンロード	ダウンロード	ダウンロード
10	11KR-6H-P	ダウンロード	ダウンロード	ダウンロード	ダウンロード
11	12KR-6H-P	ダウンロード	ダウンロード	ダウンロード	ダウンロード
12	13KR-6H-P	ダウンロード	ダウンロード	ダウンロード	ダウンロード
13	14KR-6H-P	ダウンロード	ダウンロード	ダウンロード	ダウンロード
14	15KR-6H-P	ダウンロード	ダウンロード	ダウンロード	ダウンロード
15	16KR-6H-P	ダウンロード	ダウンロード	ダウンロード	ダウンロード
16	BU02P-TR-P-H	ダウンロード	ダウンロード	ダウンロード
17	BU03P-TR-P-H	ダウンロード	ダウンロード	ダウンロード
18	BU04P-TR-P-H	ダウンロード	ダウンロード	ダウンロード
19	BU05P-TR-P-H	ダウンロード	ダウンロード	ダウンロード
20	BU06P-TR-P-H	ダウンロード	ダウンロード	ダウンロード
21	BU07P-TR-P-H	ダウンロード	ダウンロード	ダウンロード
22	BU08P-TR-P-H	ダウンロード	ダウンロード	ダウンロード
23	BU09P-TR-P-H	ダウンロード	ダウンロード	ダウンロード
24	BU10P-TR-P-H	ダウンロード	ダウンロード	ダウンロード
25	BU11P-TR-P-H	ダウンロード	ダウンロード	ダウンロード
26	BU12P-TR-P-H	ダウンロード	ダウンロード	ダウンロード
27	BU13P-TR-P-H	ダウンロード	ダウンロード	ダウンロード
28	BU14P-TR-P-H	ダウンロード	ダウンロード	ダウンロード
29	BU15P-TR-P-H	ダウンロード	ダウンロード	ダウンロード
30	BU16P-TR-P-H	ダウンロード	ダウンロード	ダウンロード
31	PHNR-02-H	ダウンロード	ダウンロード	ダウンロード
32	PHNR-08-H	ダウンロード	ダウンロード	ダウンロード
33	PHNR-12-H	ダウンロード	ダウンロード	ダウンロード
