V

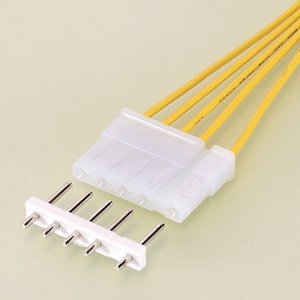

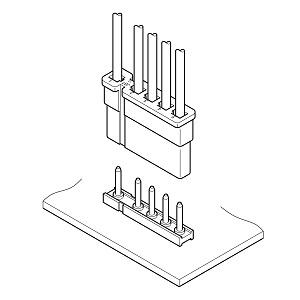

プリント基板と電線を接続するための多極コネクタで、コンタクト、ハウジング、ベース付ピンにより構成されています。極数は2?6極で、そのうち1極は7.5mmピッチ、他の極は5mmピッチとなっており、ハウジングとベースピンを組み合せるときの逆接続を防止する構造になっています。
製品情報
シリーズV
カテゴリ圧着コネクタ(基板用嵌合タイプ)
基板マウントDIP (IMT)
嵌合の向きトップ
配列 (開口部)1列
規格CSA, TÜV, UL
一般仕様
ピッチ5mm
極数2, 3, 4, 5, 6
定格電流5A AC/DC (AWG#20使用時)
定格電圧250V AC/DC
使用温度範囲-25℃ ～ +85℃
絶縁抵抗1,000MΩ以上
耐電圧AC1,500Vを1分間印加にて絶縁破壊のないこと
導体サイズAWG #26,#24,#22,#20
0.13mm2 ～ 0.5mm2
絶縁体外径φ1.3mm ～ φ2.7mm
カタログ カタログ 取扱説明書 取扱説明書
ショッピングサイト V V

3D/2Dデータ
形番IGESSTEP3D-PDF2D-PDF
1SVF-01T-1.5A
-
-
-
ダウンロード
22P-SVFダウンロードダウンロードダウンロードダウンロード
33P-SVFダウンロードダウンロードダウンロードダウンロード
44P-SVFダウンロードダウンロードダウンロードダウンロード
55P-SVFダウンロードダウンロードダウンロードダウンロード
66P-SVFダウンロードダウンロードダウンロードダウンロード
72P-SVF-V
+
+
+
ダウンロード
83P-SVF-V
+
+
+
ダウンロード
94P-SVF-V
+
+
+
ダウンロード
105P-SVF-V
+
+
+
ダウンロード
116P-SVF-V
+
+
+
ダウンロード
12RTB-1.5-2Pダウンロードダウンロードダウンロードダウンロード
13RTB-1.5-3Pダウンロードダウンロードダウンロードダウンロード
14RTB-1.5-4Pダウンロードダウンロードダウンロードダウンロード
15RTB-1.5-5Pダウンロードダウンロードダウンロードダウンロード
16RTB-1.5-6Pダウンロードダウンロードダウンロードダウンロード
【注記】
●表内 "-" ：掲載対象外の製品を示す
●表内 "+"：代表仕様の仕様追加(材質・梱包・キー違いなど)の製品を示す
同極数の形番末尾が異なる代表仕様のデータをご使用ください
●空欄：掲載準備中の製品を示す
※不明点やご要望は弊社までお問い合わせください。
