HOME > Product Profile

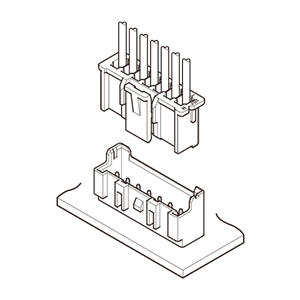

XA connector (Wire-to-Board)
pdf Catalog pdf Manual 3d 3D Data
ProductIGESSTEPAcrobat3D
1B02B-XASK-1DownloadDownloadDownload
2B02B-XASK-1-ADownloadDownloadDownload
3B02B-XASK-1NDownloadDownloadDownload
4B02B-XASK-1N-ADownloadDownloadDownload
5B02B-XASS-1-TDownloadDownloadDownload
6B03B-XASK-1DownloadDownloadDownload
7B03B-XASK-1-ADownloadDownloadDownload
8B03B-XASK-1NDownloadDownloadDownload
9B03B-XASK-1N-ADownloadDownloadDownload
10B03B-XASS-1-A-TDownloadDownloadDownload
11B03B-XASS-1-TDownloadDownloadDownload
12B04B-XASK-1DownloadDownloadDownload
13B04B-XASK-1-ADownloadDownloadDownload
14B04B-XASK-1NDownloadDownloadDownload
15B04B-XASK-1N-ADownloadDownloadDownload
16B04B-XASS-1-A-TDownloadDownloadDownload
17B04B-XASS-1-TDownloadDownloadDownload
18B05B-XASK-1DownloadDownloadDownload
19B05B-XASK-1-ADownloadDownloadDownload
20B05B-XASK-1NDownloadDownloadDownload
21B05B-XASK-1N-ADownloadDownloadDownload
22B05B-XASS-1-A-TDownloadDownloadDownload
23B05B-XASS-1-TDownloadDownloadDownload
24B06B-XASK-1DownloadDownloadDownload
25B06B-XASK-1-ADownloadDownloadDownload
26B06B-XASK-1NDownloadDownloadDownload
27B06B-XASK-1N-ADownloadDownloadDownload
28B06B-XASS-1-A-TDownloadDownloadDownload
29B06B-XASS-1-TDownloadDownloadDownload
30B07B-XASK-1DownloadDownloadDownload
31B07B-XASK-1-ADownloadDownloadDownload
32B07B-XASK-1NDownloadDownloadDownload
33B07B-XASK-1N-ADownloadDownloadDownload
34B07B-XASS-1-A-TDownloadDownloadDownload
35B07B-XASS-1-TDownloadDownloadDownload
36B08B-XASK-1DownloadDownloadDownload
37B08B-XASK-1-ADownloadDownloadDownload
38B08B-XASK-1NDownloadDownloadDownload
39B08B-XASK-1N-ADownloadDownloadDownload
40B08B-XASS-1-A-TDownloadDownloadDownload
41B08B-XASS-1-TDownloadDownloadDownload
42B09B-XASK-1DownloadDownloadDownload
43B09B-XASK-1-ADownloadDownloadDownload
44B09B-XASK-1NDownloadDownloadDownload
45B09B-XASK-1N-ADownloadDownloadDownload
46B10B-XASK-1DownloadDownloadDownload
47B10B-XASK-1-ADownloadDownloadDownload
48B10B-XASK-1NDownloadDownloadDownload
49B10B-XASK-1N-ADownloadDownloadDownload
50B11B-XASK-1DownloadDownloadDownload
51B11B-XASK-1-ADownloadDownloadDownload
52B11B-XASK-1NDownloadDownloadDownload
53B11B-XASK-1N-ADownloadDownloadDownload
54B12B-XASK-1DownloadDownloadDownload
55B12B-XASK-1-ADownloadDownloadDownload
56B12B-XASK-1NDownloadDownloadDownload
57B12B-XASK-1N-ADownloadDownloadDownload
58B13B-XASK-1DownloadDownloadDownload
59B13B-XASK-1-ADownloadDownloadDownload
60B13B-XASK-1NDownloadDownloadDownload
61B13B-XASK-1N-ADownloadDownloadDownload
62B14B-XASK-1DownloadDownloadDownload
63B14B-XASK-1-ADownloadDownloadDownload
64B14B-XASK-1NDownloadDownloadDownload
65B14B-XASK-1N-ADownloadDownloadDownload
66B15B-XASK-1DownloadDownloadDownload
67B15B-XASK-1-ADownloadDownloadDownload
68B15B-XASK-1NDownloadDownloadDownload
69B15B-XASK-1N-ADownloadDownloadDownload
70B18B-XASK-1NDownloadDownloadDownload
71B20B-XASK-1DownloadDownloadDownload
72B20B-XASK-1-ADownloadDownloadDownload
73BM02B-XASS-TFDownloadDownloadDownload
74BM03B-XASS-TFDownloadDownloadDownload
75BM04B-XASS-TFDownloadDownloadDownload
76BM05B-XASS-TFDownloadDownloadDownload
77BM06B-XASS-TFDownloadDownloadDownload
78BM07B-XASS-TFDownloadDownloadDownload
79BM08B-XASS-TFDownloadDownloadDownload
80BM09B-XASS-TFDownloadDownloadDownload
81BM12B-XASS-TFDownloadDownloadDownload
82BM13B-XASS-TFDownloadDownloadDownload
83BM15B-XASS-TFDownloadDownloadDownload
84S02B-XASS-1DownloadDownloadDownload
85S02B-XASS-1N-BNDownloadDownloadDownload
86S03B-XASK-1DownloadDownloadDownload
87S03B-XASS-1N-BNDownloadDownloadDownload
88S04B-XASK-1DownloadDownloadDownload
89S04B-XASS-1N-BNDownloadDownloadDownload
90S05B-XASK-1DownloadDownloadDownload
91S05B-XASS-1N-BNDownloadDownloadDownload
92S06B-XASK-1DownloadDownloadDownload
93S06B-XASS-1N-BNDownloadDownloadDownload
94S07B-XASK-1DownloadDownloadDownload
95S07B-XASS-1N-BNDownloadDownloadDownload
96S08B-XASK-1DownloadDownloadDownload
97S08B-XASS-1N-BNDownloadDownloadDownload
98S09B-XASK-1DownloadDownloadDownload
99S09B-XASS-1N-BNDownloadDownloadDownload
100S10B-XASK-1DownloadDownloadDownload
101S10B-XASS-1N-BNDownloadDownloadDownload
102S11B-XASK-1DownloadDownloadDownload
103S11B-XASS-1N-BNDownloadDownloadDownload
104S12B-XASK-1DownloadDownloadDownload
105S12B-XASS-1N-BNDownloadDownloadDownload
106S13B-XASK-1DownloadDownloadDownload
107S13B-XASS-1N-BNDownloadDownloadDownload
108S14B-XASK-1DownloadDownloadDownload
109S14B-XASS-1N-BNDownloadDownloadDownload
110SXA-001T-P0.6DownloadDownloadDownload
111SXA-001T-P0.6LDownloadDownloadDownload
112SXA-01T-P0.6DownloadDownloadDownload
113XAP-02V-1DownloadDownloadDownload
114XAP-03V-1DownloadDownloadDownload
115XAP-04V-1DownloadDownloadDownload
116XAP-05V-1DownloadDownloadDownload
117XAP-06V-1DownloadDownloadDownload
118XAP-07V-1DownloadDownloadDownload
119XAP-08V-1DownloadDownloadDownload
120XAP-09V-1DownloadDownloadDownload
121XAP-10V-1DownloadDownloadDownload
122XAP-11V-1DownloadDownloadDownload
123XAP-12V-1DownloadDownloadDownload
124XAP-13V-1DownloadDownloadDownload
125XAP-14V-1DownloadDownloadDownload
126XAP-15V-1DownloadDownloadDownload
127XAP-20V-1DownloadDownloadDownload
128XARP-02VDownloadDownloadDownload
129XARP-03VDownloadDownloadDownload
130XARP-04VDownloadDownloadDownload
131XARP-05VDownloadDownloadDownload
132XARP-06VDownloadDownloadDownload
133XARP-07VDownloadDownloadDownload
134XARP-08VDownloadDownloadDownload
135XARP-09VDownloadDownloadDownload
136XARP-10VDownloadDownloadDownload
137XARP-11VDownloadDownloadDownload
138XARP-12VDownloadDownloadDownload
139XARP-13VDownloadDownloadDownload
140XARP-14VDownloadDownloadDownload
141XARP-15VDownloadDownloadDownload
142XARP-18VDownloadDownloadDownload
143XMS-02VDownloadDownloadDownload
144XMS-03VDownloadDownloadDownload
145XMS-04VDownloadDownloadDownload
146XMS-05VDownloadDownloadDownload
147XMS-06VDownloadDownloadDownload
148XMS-07VDownloadDownloadDownload
149XMS-08VDownloadDownloadDownload
150XMS-09VDownloadDownloadDownload
151XMS-10VDownloadDownloadDownload
152XMS-11VDownloadDownloadDownload
153XMS-12VDownloadDownloadDownload
154XMS-13VDownloadDownloadDownload
155XMS-14VDownloadDownloadDownload
156XMS-15VDownloadDownloadDownload
Shopping Site
Product Profile
SeriesXA connector (Wire-to-Board)
CategoryCrimp Style Connectors (Wire-to-Board type)
TypeCrimp style, With secure locking device
Disconnectable type
FeatureWith secure locking device
Specification
Pitch2.5mm
Current rating3A (AWG#22,#20)
Voltage rating250V
PC board mounting directionTop entry, Side entry
Product description
*Secure locking device prevents accidental disconnection.
*Header wafer is made of solder crack preventive material, glass-filled PA66 nylon.
*Header pins are round and reflow-treated, which provides low insertion force.
*Shrouded headers on radial-tape are also available.
*Headers with polarizing bosses are also available.

XA connector (Wire-to-Board)
