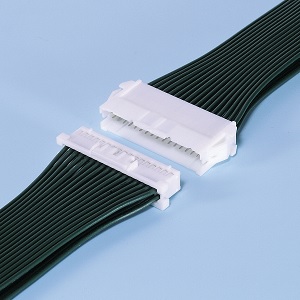

XAD (電線対電線)
プリント基板用XADコネクタ (電線側) に対応する2列構造のパネル取り付け可能な中継接続用コネクタです。
製品情報
シリーズXAD (電線対電線)
カテゴリ電線対電線接続用コネクタ
結線形態圧着
パネルマウントパネルロック
配列 (開口部)2列
ロック強ロック(アウター), 強ロック(センター)
リテーナリテーナ
接続
バリエーション
基板対電線接続タイプあり
規格CSA, TÜV, UL
一般仕様
ピッチ2.5mm
極数8, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32,
34, 36, 40
定格電流3A AC/DC (AWG#20使用時)
定格電圧250V AC/DC
使用温度範囲-25℃ ~ +85℃
絶縁抵抗500MΩ以上
耐電圧AC1,500Vを1分間印加にて絶縁破壊のないこと
導体サイズAWG #28,#26,#24,#22,#20
0.08mm2 ~ 0.5mm2
絶縁体外径φ0.8mm ~ φ1.9mm
備考基板対電線接続タイプあり
カタログ カタログ
ショッピングサイト XAD (電線対電線) XAD (電線対電線)

3D/2Dデータ
形番IGESSTEP3D-PDF2D-PDF
1SXA-001T-P0.6ダウンロードダウンロードダウンロードダウンロード
2SXA-001T-P0.6Lダウンロードダウンロードダウンロードダウンロード
3SXA-01T-P0.6ダウンロードダウンロードダウンロードダウンロード
4SXAM-001T-P0.6ダウンロードダウンロードダウンロードダウンロード
5SXAM-01T-P0.6ダウンロードダウンロードダウンロードダウンロード
6XADR-08Vダウンロードダウンロードダウンロードダウンロード
7XADR-10Vダウンロードダウンロードダウンロードダウンロード
8XADR-12Vダウンロードダウンロードダウンロードダウンロード
9XADR-14Vダウンロードダウンロードダウンロードダウンロード
10XADR-16Vダウンロードダウンロードダウンロードダウンロード
11XADR-18Vダウンロードダウンロードダウンロードダウンロード
12XADR-20Vダウンロードダウンロードダウンロードダウンロード
13XADR-22Vダウンロードダウンロードダウンロードダウンロード
14XADR-24Vダウンロードダウンロードダウンロードダウンロード
15XADR-26Vダウンロードダウンロードダウンロードダウンロード
16XADR-28Vダウンロードダウンロードダウンロードダウンロード
17XADR-30Vダウンロードダウンロードダウンロードダウンロード
18XADR-32Vダウンロードダウンロードダウンロードダウンロード
19XADR-34Vダウンロードダウンロードダウンロードダウンロード
20XADR-36Vダウンロードダウンロードダウンロードダウンロード
21XADR-40Vダウンロードダウンロードダウンロードダウンロード
22XADRP-08Vダウンロードダウンロードダウンロードダウンロード
23XADRP-10Vダウンロードダウンロードダウンロードダウンロード
24XADRP-12Vダウンロードダウンロードダウンロードダウンロード
25XADRP-14Vダウンロードダウンロードダウンロードダウンロード
26XADRP-16Vダウンロードダウンロードダウンロードダウンロード
27XADRP-18Vダウンロードダウンロードダウンロードダウンロード
28XADRP-20Vダウンロードダウンロードダウンロードダウンロード
29XADRP-22Vダウンロードダウンロードダウンロードダウンロード
30XADRP-24Vダウンロードダウンロードダウンロードダウンロード
31XADRP-26Vダウンロードダウンロードダウンロードダウンロード
32XADRP-28Vダウンロードダウンロードダウンロードダウンロード
33XADRP-30Vダウンロードダウンロードダウンロードダウンロード
34XADRP-32Vダウンロードダウンロードダウンロードダウンロード
35XADRP-34Vダウンロードダウンロードダウンロードダウンロード
36XADRP-36Vダウンロードダウンロードダウンロードダウンロード
37XADRP-40Vダウンロードダウンロードダウンロードダウンロード
38XADRR-08Vダウンロードダウンロードダウンロードダウンロード
39XADRR-10Vダウンロードダウンロードダウンロードダウンロード
40XADRR-12Vダウンロードダウンロードダウンロードダウンロード
41XADRR-14Vダウンロードダウンロードダウンロードダウンロード
42XADRR-16Vダウンロードダウンロードダウンロードダウンロード
43XADRR-18Vダウンロードダウンロードダウンロードダウンロード
44XADRR-20Vダウンロードダウンロードダウンロードダウンロード
45XADRR-22Vダウンロードダウンロードダウンロードダウンロード
46XADRR-24Vダウンロードダウンロードダウンロードダウンロード
47XADS-08V-Kダウンロードダウンロードダウンロードダウンロード
48XADS-10V-Kダウンロードダウンロードダウンロードダウンロード
49XADS-12V-Kダウンロードダウンロードダウンロードダウンロード
50XADS-14V-Kダウンロードダウンロードダウンロードダウンロード
51XADS-16V-Kダウンロードダウンロードダウンロードダウンロード
52XADS-18V-Kダウンロードダウンロードダウンロードダウンロード
53XADS-20V-Kダウンロードダウンロードダウンロードダウンロード
54XADS-22V-Kダウンロードダウンロードダウンロードダウンロード
55XADS-24V-Kダウンロードダウンロードダウンロードダウンロード
56XADS-26V-Kダウンロードダウンロードダウンロードダウンロード
57XADS-28V-Kダウンロードダウンロードダウンロードダウンロード
58XADS-30V-Kダウンロードダウンロードダウンロードダウンロード
59XADS-32V-Kダウンロードダウンロードダウンロードダウンロード
60XADS-34V-Kダウンロードダウンロードダウンロードダウンロード
61XADS-36V-Kダウンロードダウンロードダウンロードダウンロード
62XADS-40V-Kダウンロードダウンロードダウンロードダウンロード
63XMS-04Vダウンロード
64XMS-05Vダウンロード
65XMS-06Vダウンロード
66XMS-07Vダウンロード
67XMS-08Vダウンロード
68XMS-09Vダウンロード
69XMS-10Vダウンロード
70XMS-11Vダウンロード
71XMS-12Vダウンロード
