XL (中継接続用)

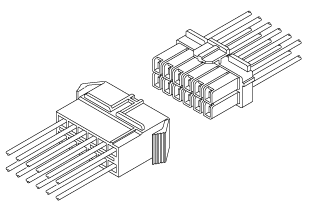

中継接続や電線対プリント基板の接続が行える多目的コネクタ。コネクタの組立作業性も良好です。
製品情報
シリーズXL (中継接続用)
カテゴリ電線対電線接続用コネクタ
結線形態圧着
パネルマウントパネルロック
配列 (開口部)2列
ロック強ロック（アウター）, 強ロック（センター）
接続
バリエーション		基板対電線接続タイプあり
規格CSA, TÜV, UL, 電気用品安全法
その他2本圧着対応
一般仕様
ピッチ5mm
極数2, 4, 8, 12, 16
定格電流10A AC/DC (2極, AWG#16使用時)
1A AC/DC (16極, AWG#26使用時)
定格電圧300V AC/DC
使用温度範囲-25℃ ～ +90℃
絶縁抵抗1,000MΩ以上
耐電圧AC1,500Vを1分間印加にて絶縁破壊のないこと
導体サイズAWG #26,#24,#22,#20,#18,#16
0.13mm2 ～ 1.25mm2
絶縁体外径φ1.3mm ～ φ3.1mm
備考基板対電線接続タイプあり
カタログ カタログ 取扱説明書 取扱説明書
ショッピングサイト XL (中継接続用) XL (中継接続用)

3D/2Dデータ
形番IGESSTEP3D-PDF2D-PDF
1SXF-01T-P0.7ダウンロードダウンロードダウンロードダウンロード
2SXF-41T-P0.7ダウンロードダウンロードダウンロードダウンロード
3SYM-01T-P0.7ダウンロードダウンロードダウンロードダウンロード
4SYM-41T-P0.7ダウンロードダウンロードダウンロードダウンロード
5XLP-02Vダウンロードダウンロードダウンロードダウンロード
6XLP-04Vダウンロードダウンロードダウンロードダウンロード
7XLP-08Vダウンロードダウンロードダウンロードダウンロード
8XLP-12Vダウンロードダウンロードダウンロードダウンロード
9XLP-16Vダウンロードダウンロードダウンロードダウンロード
10XLR-02Vダウンロードダウンロードダウンロードダウンロード
11XLR-04Vダウンロードダウンロードダウンロードダウンロード
12XLR-08Vダウンロードダウンロードダウンロードダウンロード
13XLR-12Vダウンロードダウンロードダウンロードダウンロード
14XLR-16Vダウンロードダウンロードダウンロードダウンロード
