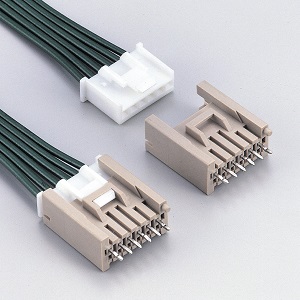

XM (ハイボックスタイプ)
実装高さ20.0mm、厚さ8.9mmのXMコネクタハイボックスタイプです。振動やこじり、微小電圧、電流回路に対しても安定した接触状態を発揮します。
製品情報
シリーズXM (ハイボックスタイプ)
カテゴリ圧着コネクタ(基板用嵌合タイプ)
基板マウントDIP (IMT)

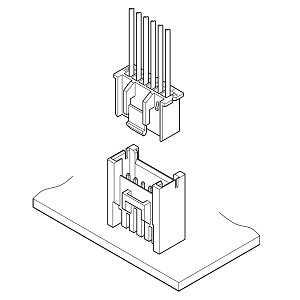

嵌合の向きトップ
配列 (開口部)1列
ロック強ロック(インナー), 強ロック(センター)
リテーナリテーナ
接続
バリエーション
電線対電線接続タイプあり
その他ポッティング対応
一般仕様
ピッチ2.5mm
極数2, 3, 4, 5, 6, 7, 8, 9, 10
定格電流3A AC/DC (AWG#22, AWG#20使用時)
定格電圧250V AC/DC
使用温度範囲-25℃ ~ +85℃
絶縁抵抗500MΩ以上
耐電圧AC1,000Vを1分間印加にて絶縁破壊のないこと
導体サイズAWG #28,#26,#24,#22,#20
0.08mm2 ~ 0.5mm2
絶縁体外径φ0.8mm ~ φ1.9mm
備考電線対電線接続タイプあり
カタログ カタログ
ショッピングサイト XM (ハイボックスタイプ) XM (ハイボックスタイプ)

3D/2Dデータ
形番IGESSTEP3D-PDF2D-PDF
1BH02B-XMSKダウンロードダウンロードダウンロードダウンロード
2BH03B-XMSKダウンロードダウンロードダウンロードダウンロード
3BH04B-XMSKダウンロードダウンロードダウンロードダウンロード
4BH05B-XMSKダウンロードダウンロードダウンロードダウンロード
5BH06B-XMSKダウンロードダウンロードダウンロードダウンロード
6BH07B-XMSKダウンロードダウンロードダウンロードダウンロード
7BH08B-XMSKダウンロードダウンロードダウンロードダウンロード
8BH09B-XMSKダウンロードダウンロードダウンロードダウンロード
9BH10B-XMSKダウンロードダウンロードダウンロードダウンロード
10SXA-001T-P0.6ダウンロードダウンロードダウンロードダウンロード
11SXA-01T-P0.6ダウンロードダウンロードダウンロードダウンロード
12XMP-02Vダウンロードダウンロードダウンロードダウンロード
13XMP-03Vダウンロードダウンロードダウンロードダウンロード
14XMP-04Vダウンロードダウンロードダウンロードダウンロード
15XMP-05Vダウンロードダウンロードダウンロードダウンロード
16XMP-06Vダウンロードダウンロードダウンロードダウンロード
17XMP-07Vダウンロードダウンロードダウンロードダウンロード
18XMP-08Vダウンロードダウンロードダウンロードダウンロード
19XMP-09Vダウンロードダウンロードダウンロードダウンロード
20XMP-10Vダウンロードダウンロードダウンロードダウンロード
21XMS-02Vダウンロードダウンロードダウンロードダウンロード
22XMS-03Vダウンロードダウンロードダウンロードダウンロード
23XMS-04Vダウンロードダウンロードダウンロードダウンロード
24XMS-05Vダウンロードダウンロードダウンロードダウンロード
25XMS-06Vダウンロードダウンロードダウンロードダウンロード
26XMS-07Vダウンロードダウンロードダウンロードダウンロード
27XMS-08Vダウンロードダウンロードダウンロードダウンロード
28XMS-09Vダウンロードダウンロードダウンロードダウンロード
29XMS-10Vダウンロードダウンロードダウンロードダウンロード
