HOME > 製品情報
YL

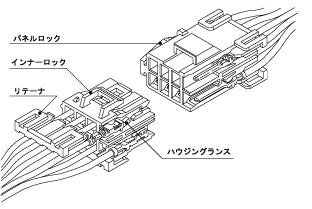

コンタクトの不完全挿入に対し、安全設計のリテーナが使用でき、常にコンタクトを正しい固定位置に誘導し確実にロックします。
製品情報
シリーズYL
カテゴリ電線対電線接続用コネクタ
結線形態圧着
パネルマウントパネルロック
配列 (開口部)1列, 2列, 3列
ロック強ロック(インナー), 強ロック(センター)
リテーナリテーナ
規格CSA, TÜV, UL, 電気用品安全法
その他2本圧着対応
一般仕様
ピッチ4.5mm
極数1, 2, 3, 4, 6, 8, 9, 12, 15, 16, 21
定格電流10A AC/DC (1極, AWG#16使用時)
1A AC/DC (21極, AWG#26使用時)
定格電圧300V AC/DC
使用温度範囲-25℃ ~ +90℃
絶縁抵抗1,000MΩ以上
耐電圧AC1,500Vを1分間印加にて絶縁破壊のないこと
導体サイズAWG #26,#24,#22,#20,#18,#16
0.13mm2 ~ 1.25mm2
絶縁体外径φ1.3mm ~ φ3.4mm
カタログ カタログ 取扱説明書 取扱説明書
ショッピングサイト YL YL

3D/2Dデータ
形番IGESSTEP3D-PDF2D-PDF
1SYF-01T-P0.5Aダウンロードダウンロードダウンロードダウンロード
2SYF-41T-P0.5Aダウンロードダウンロードダウンロードダウンロード
3SYM-01T-P0.5Aダウンロードダウンロードダウンロードダウンロード
4SYM-41T-P0.5Aダウンロードダウンロードダウンロードダウンロード
5YLP-01Vダウンロードダウンロードダウンロードダウンロード
6YLP-02Vダウンロードダウンロードダウンロードダウンロード
7YLP-03Vダウンロードダウンロードダウンロードダウンロード
8YLP-04Vダウンロードダウンロードダウンロードダウンロード
9YLP-06Vダウンロードダウンロードダウンロードダウンロード
10YLP-08Vダウンロードダウンロードダウンロードダウンロード
11YLP-09Vダウンロードダウンロードダウンロードダウンロード
12YLP-12Vダウンロードダウンロードダウンロードダウンロード
13YLP-12VAダウンロードダウンロードダウンロードダウンロード
14YLP-15Vダウンロード
15YLP-16Vダウンロードダウンロードダウンロードダウンロード
16YLP-21Vダウンロードダウンロードダウンロードダウンロード
17YLR-01VFダウンロードダウンロードダウンロードダウンロード
18YLR-02Vダウンロードダウンロードダウンロードダウンロード
19YLR-02VFダウンロードダウンロードダウンロードダウンロード
20YLR-03Vダウンロードダウンロードダウンロードダウンロード
21YLR-03VFダウンロードダウンロードダウンロードダウンロード
22YLR-04Vダウンロードダウンロードダウンロードダウンロード
23YLR-04VFダウンロードダウンロードダウンロードダウンロード
24YLR-06Vダウンロードダウンロードダウンロードダウンロード
25YLR-06VFダウンロードダウンロードダウンロードダウンロード
26YLR-08Vダウンロードダウンロードダウンロードダウンロード
27YLR-08VFダウンロード
28YLR-09Vダウンロードダウンロードダウンロードダウンロード
29YLR-12Vダウンロードダウンロードダウンロードダウンロード
30YLR-12VAダウンロードダウンロードダウンロードダウンロード
31YLR-15Vダウンロード
32YLR-16Vダウンロードダウンロードダウンロードダウンロード
33YLR-21Vダウンロードダウンロードダウンロードダウンロード
34YLS-01Vダウンロードダウンロードダウンロードダウンロード
35YLS-02Vダウンロードダウンロードダウンロードダウンロード
36YLS-03Vダウンロードダウンロードダウンロードダウンロード
37YLS-08Vダウンロード
38YLS-12Vダウンロード
39YLS-16Vダウンロードダウンロードダウンロードダウンロード
