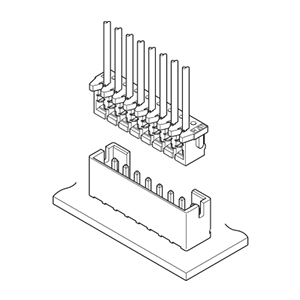

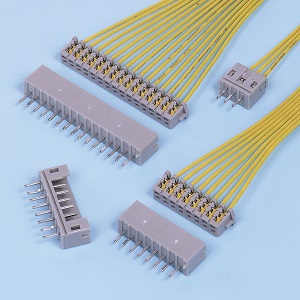

| シリーズ | CK |
| カテゴリ | 圧接コネクタ(基板用嵌合タイプ） |
| 基板マウント | DIP (IMT), SMT |
| 嵌合の向き | サイド, トップ |
| 配列 (開口部) | 1列 |
| ロック | 弱ロック |
| 接続 バリエーション | 互換圧着コネクタあり |
| 規格 | CSA, UL |
| ピッチ | 2mm |
| 極数 | 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 |
| 定格電流 | 2A AC/DC (AWG#26使用時) |
| 定格電圧 | 100V AC/DC |
| 使用温度範囲 | -25℃ ～ +85℃ |
| 絶縁抵抗 | 1,000MΩ以上 |
| 耐電圧 | AC800Vを1分間印加にて絶縁破壊のないこと |
| 導体サイズ | AWG #28,#26 |
| 絶縁体外径 | φ0.75mm ～ φ1.05mm |
| 備考 | 適用電線: UL1061, UL10272 互換コネクタあり (圧着型PHコネクタ, 他) |
| 形番 | IGES | STEP | 3D-PDF | 2D-PDF | |
| 1 | 02CK-6H-P | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 2 | 03CK-6H-P | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 3 | 04CK-6H-P | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 4 | 05CK-6H-P | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 5 | 06CK-6H-P | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 6 | 07CK-6H-P | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 7 | 08CK-6H-P | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 8 | 09CK-6H-P | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 9 | 10CK-6H-P | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 10 | 11CK-6H-P | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 11 | 12CK-6H-P | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 12 | 13CK-6H-P | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 13 | 14CK-6H-P | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 14 | 15CK-6H-P | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
