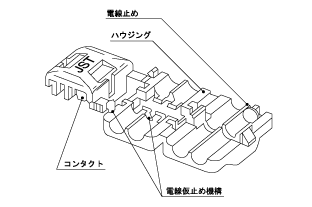

CL
CLコネクタはプライヤーなどの簡単な工具で分岐・短絡接続ができる圧接タイプコネクタです。簡単な接続箇所にご使用いただけます。
製品情報
シリーズCL
カテゴリ電線対電線接続用コネクタ
結線形態圧接
パネルマウントフリーハンギング
配列 (開口部)1列
規格CSA, UL
その他短絡, 分岐
一般仕様
定格電流7 A AC/DC (CL-2218T, CL-2218S)
15 A AC/DC (CL-1814T, CL-1814S)
定格電圧300 V AC/DC
使用温度範囲+105 ℃
導体サイズAWG # 22 , # 20 , # 18 , # 16 , # 14
0.3 mm2 ～ 2 mm2
絶縁体外径φ 2.2 mm ～ φ 3.9 mm
カタログ カタログ 取扱説明書 取扱説明書
CL CL

3D/2Dデータ
形番IGESSTEP3D-PDF2D-PDF
1CL-2218Tダウンロードダウンロードダウンロードダウンロード
2CL-1814Tダウンロードダウンロードダウンロードダウンロード
3CL-2218Sダウンロードダウンロードダウンロードダウンロード
4CL-1814Sダウンロードダウンロードダウンロードダウンロード
【注記】
●表内 "-" ：掲載対象外の製品を示す
●表内 "+"：代表仕様の仕様追加(材質・梱包・キー違いなど)の製品を示す
同極数の形番末尾が異なる代表仕様のデータをご使用ください
●空欄：掲載準備中の製品を示す
※不明点やご要望は弊社までお問い合わせください。
