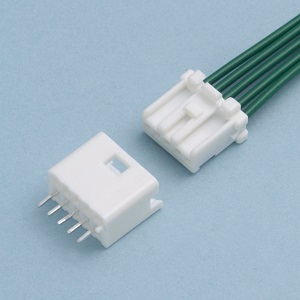

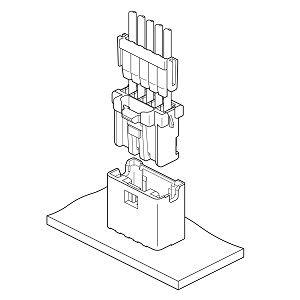

PNI (基板対電線)
不完全嵌合の発生を抑制する機構を有する2.0mmピッチ基板対電線接続用コネクタです。
製品情報
シリーズPNI (基板対電線)
カテゴリ圧着コネクタ(基板用嵌合タイプ)
基板マウントDIP (IMT)
嵌合の向きトップ
配列 (開口部)1列
ロック強ロック(インナー), 強ロック(センター), 慣性ロック
リテーナリテーナ
接続
バリエーション
電線対電線接続タイプあり
規格UL
一般仕様
ピッチ2mm
極数2, 3, 4, 5, 6, 7, 8, 9, 10
定格電流3A AC/DC (AWG#22使用時)
定格電圧100V AC/DC
使用温度範囲-25℃ ~ +85℃
絶縁抵抗1,000MΩ以上
耐電圧AC800Vを1分間印加にて絶縁破壊のないこと
導体サイズAWG #28,#26,#24,#22
0.08mm2 ~ 0.33mm2
絶縁体外径φ0.76mm ~ φ1.5mm
備考ハイボックスタイプあり
電線対電線接続タイプあり
カタログ カタログ 取扱説明書 取扱説明書
ショッピングサイト PNI (基板対電線) PNI (基板対電線)

3D/2Dデータ
形番IGESSTEP3D-PDF2D-PDF
1B02B-PNISK-1Aダウンロードダウンロードダウンロードダウンロード
2B03B-PNISK-1Aダウンロードダウンロードダウンロードダウンロード
3B04B-PNISK-1Aダウンロードダウンロードダウンロードダウンロード
4B05B-PNISK-1Aダウンロードダウンロードダウンロードダウンロード
5B06B-PNISK-1Aダウンロードダウンロードダウンロードダウンロード
6B07B-PNISK-1Aダウンロードダウンロードダウンロードダウンロード
7B08B-PNISK-1Aダウンロードダウンロードダウンロードダウンロード
8B09B-PNISK-1Aダウンロードダウンロードダウンロードダウンロード
9B10B-PNISK-1Aダウンロードダウンロードダウンロードダウンロード
10PNIRP-02V-Sダウンロードダウンロードダウンロードダウンロード
11PNIRP-03V-Sダウンロードダウンロードダウンロードダウンロード
12PNIRP-04V-Sダウンロードダウンロードダウンロードダウンロード
13PNIRP-05V-Sダウンロードダウンロードダウンロードダウンロード
14PNIRP-06V-Sダウンロードダウンロードダウンロードダウンロード
15PNIRP-07V-Sダウンロードダウンロードダウンロードダウンロード
16PNIRP-08V-Sダウンロードダウンロードダウンロードダウンロード
17PNIRP-09V-Sダウンロードダウンロードダウンロードダウンロード
18PNIRP-10V-Sダウンロードダウンロードダウンロードダウンロード
19PNIS-02Vダウンロードダウンロードダウンロードダウンロード
20PNIS-03Vダウンロードダウンロードダウンロードダウンロード
21PNIS-04Vダウンロードダウンロードダウンロードダウンロード
22PNIS-05Vダウンロードダウンロードダウンロードダウンロード
23PNIS-06Vダウンロードダウンロードダウンロードダウンロード
24PNIS-07Vダウンロードダウンロードダウンロードダウンロード
25PNIS-08Vダウンロードダウンロードダウンロードダウンロード
26PNIS-09Vダウンロードダウンロードダウンロードダウンロード
27PNIS-10Vダウンロードダウンロードダウンロードダウンロード
28SPND-001T-C0.5ダウンロードダウンロードダウンロードダウンロード
29SPND-002T-C0.5ダウンロードダウンロードダウンロードダウンロード
