JUX

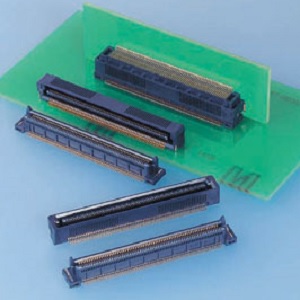

0.6mmピッチ二列構造を採用した小型で高密度実装用の基板対基板接続用コネクタです。
製品情報
シリーズJUX
カテゴリ基板対基板コネクタ(嵌合タイプ)
接続形態平行接続
基板マウントSMT
一般仕様
ピッチ0.6mm
極数140
定格電流0.5A AC/DC
定格電圧50V AC/DC
使用温度範囲-25℃ ～ +85℃
絶縁抵抗50MΩ以上
耐電圧AC100Vを1分間印加にて絶縁破壊のないこと
カタログ カタログ
ショッピングサイト JUX JUX

3D/2Dデータ
形番IGESSTEP3D-PDF2D-PDF
1140P-JUXK-G-Bダウンロードダウンロードダウンロードダウンロード
2140P-JUXK-G-B-T
+
+
+
ダウンロード
3140R-JUXK-G-Bダウンロードダウンロードダウンロードダウンロード
4140R-JUXK-G-B-T
+
+
+
ダウンロード
【注記】
●表内 "-" ：掲載対象外の製品を示す
●表内 "+"：代表仕様の仕様追加(材質・梱包・キー違いなど)の製品を示す
同極数の形番末尾が異なる代表仕様のデータをご使用ください
●空欄：掲載準備中の製品を示す
※不明点やご要望は弊社までお問い合わせください。
