GVH

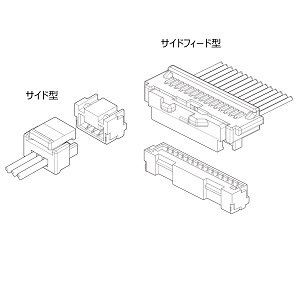

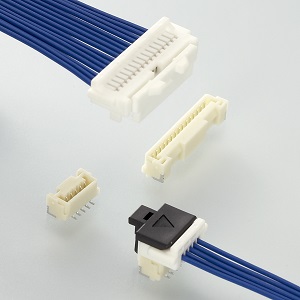

実績のあるGHコネクタのパターンコンパチで、ベースハウジング天面に吸着面を設けることで吸着テープが不要を実現。電線横引き出しであるサイドフィードタイプと通常のサイドタイプを開発しました。
製品情報
シリーズGVH
カテゴリ圧着コネクタ(基板用嵌合タイプ)
基板マウントSMT
嵌合の向きサイド, トップ
配列 (開口部)1列
ロック強ロック(アウター), 強ロック(センター)
規格UL
その他電線サイドフィード
一般仕様
ピッチ1.25mm
極数2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15
定格電流1A AC/DC (AWG#26使用時)
定格電圧50V AC/DC
使用温度範囲-25℃ ~ +85℃
絶縁抵抗100MΩ以上
耐電圧AC500Vを1分間印加にて絶縁破壊のないこと
導体サイズAWG #30,#28,#26
0.05mm2 ~ 0.13mm2
絶縁体外径φ0.8mm ~ φ1mm
カタログ カタログ
ショッピングサイト GVH GVH

3D/2Dデータ
形番IGESSTEP3D-PDF2D-PDF
1BM02B-GVHS-TBダウンロードダウンロードダウンロードダウンロード
2BM03B-GVHS-TBダウンロードダウンロードダウンロードダウンロード
3BM04B-GVHS-TBダウンロードダウンロードダウンロードダウンロード
4BM05B-GVHS-TBダウンロードダウンロードダウンロードダウンロード
5BM06B-GVHS-TBダウンロードダウンロードダウンロードダウンロード
6BM07B-GVHS-TBダウンロードダウンロードダウンロードダウンロード
7BM08B-GVHS-TBダウンロードダウンロードダウンロードダウンロード
8BM09B-GVHS-TBダウンロードダウンロードダウンロードダウンロード
9BM10B-GVHS-TBダウンロードダウンロードダウンロードダウンロード
10BM11B-GVHS-TBダウンロードダウンロードダウンロードダウンロード
11BM12B-GVHS-TBダウンロードダウンロードダウンロードダウンロード
12BM13B-GVHS-TBダウンロードダウンロードダウンロードダウンロード
13BM14B-GVHS-TBダウンロードダウンロードダウンロードダウンロード
14BM15B-GVHS-TBダウンロードダウンロードダウンロードダウンロード
15GVHRSF-02V-Sダウンロードダウンロードダウンロードダウンロード
16GVHRSF-03V-Sダウンロードダウンロードダウンロードダウンロード
17GVHRSF-04V-Sダウンロードダウンロードダウンロードダウンロード
18GVHRSF-05V-Sダウンロードダウンロードダウンロードダウンロード
19GVHRSF-06V-Sダウンロードダウンロードダウンロードダウンロード
20GVHRSF-07V-Sダウンロードダウンロードダウンロードダウンロード
21GVHRSF-08V-Sダウンロードダウンロードダウンロードダウンロード
22GVHRSF-09V-Sダウンロードダウンロードダウンロードダウンロード
23GVHRSF-10V-Sダウンロードダウンロードダウンロードダウンロード
24GVHRSF-11V-Sダウンロードダウンロードダウンロードダウンロード
25GVHRSF-12V-Sダウンロードダウンロードダウンロードダウンロード
26GVHRSF-13V-Sダウンロードダウンロードダウンロードダウンロード
27GVHRSF-14V-Sダウンロードダウンロードダウンロードダウンロード
28GVHRSF-15V-Sダウンロードダウンロードダウンロードダウンロード
29SGVHSF-002T-0.2ダウンロード
