EL

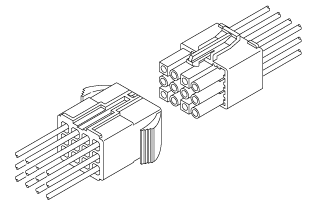

コンタクトのハウジングへの挿入が容易な小型コネクタ。嵌合時のコジリ挿入に対しても、よりスムーズに嵌合されるように設計されています。
製品情報
シリーズEL
カテゴリ電線対電線接続用コネクタ
結線形態圧着
パネルマウントパネルロック
配列 (開口部)1列, 2列, 3列
ロック強ロック（アウター）, 強ロック（センター）
規格CSA, TÜV, UL, 電気用品安全法
その他2本圧着対応
一般仕様
ピッチ4.5mm
極数2, 3, 4, 6, 9, 12, 15
定格電流10A AC/DC (2極, AWG#16使用時)
2A AC/DC (15極, AWG#26使用時)
定格電圧300V AC/DC
使用温度範囲-25℃ ～ +90℃
絶縁抵抗1,000MΩ以上
耐電圧AC1,500Vを1分間印加にて絶縁破壊のないこと
導体サイズAWG #26,#24,#22,#20,#18,#16
0.13mm2 ～ 1.25mm2
絶縁体外径φ1.3mm ～ φ3.4mm
カタログ カタログ 取扱説明書 取扱説明書
ショッピングサイト EL EL

3D/2Dデータ
形番IGESSTEP3D-PDF2D-PDF
1ELP-02Vダウンロードダウンロードダウンロードダウンロード
2ELP-03Vダウンロードダウンロードダウンロードダウンロード
3ELP-04NVダウンロードダウンロードダウンロードダウンロード
4ELP-04Vダウンロードダウンロードダウンロードダウンロード
5ELP-06Vダウンロードダウンロードダウンロードダウンロード
6ELP-09Vダウンロードダウンロードダウンロードダウンロード
7ELP-12Vダウンロードダウンロードダウンロードダウンロード
8ELP-15Vダウンロードダウンロードダウンロードダウンロード
9ELR-02Vダウンロードダウンロードダウンロードダウンロード
10ELR-02VFダウンロードダウンロードダウンロードダウンロード
11ELR-03Vダウンロードダウンロードダウンロードダウンロード
12ELR-04NVダウンロードダウンロードダウンロードダウンロード
13ELR-04NVFダウンロードダウンロードダウンロードダウンロード
14ELR-04Vダウンロードダウンロードダウンロードダウンロード
15ELR-06Vダウンロードダウンロードダウンロードダウンロード
16ELR-09Vダウンロードダウンロードダウンロードダウンロード
17ELR-12Vダウンロードダウンロードダウンロードダウンロード
18ELR-15Vダウンロードダウンロードダウンロードダウンロード
19SLF-01T-P1.3Eダウンロードダウンロードダウンロードダウンロード
20SLF-41T-P1.3Eダウンロードダウンロードダウンロードダウンロード
21SLF-42T-P1.3Eダウンロードダウンロードダウンロードダウンロード
22SLM-01T-P1.3Eダウンロードダウンロードダウンロードダウンロード
23SLM-41T-P1.3Eダウンロードダウンロードダウンロードダウンロード
24SLM-42T-P1.3Eダウンロードダウンロードダウンロードダウンロード
