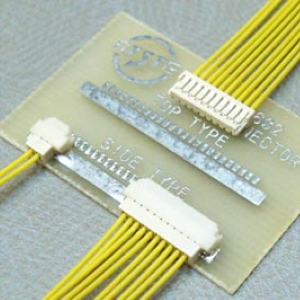

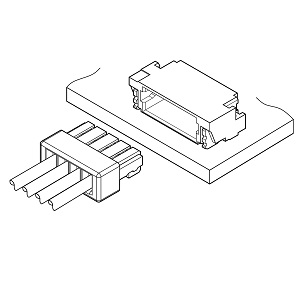

SUH
0.8mm圧接基板対電線接続用のSURコネクタの圧着タイプとして開発。基板対電線用では最小クラスとなる0.8mmピッチで、初の圧着方式を採用。ハウジングランス方式の採用で作業性が高く、集中接点方式のコンタクトは優れた接触信頼性を発揮します。
製品情報
シリーズSUH
カテゴリ圧着コネクタ(基板用嵌合タイプ)
基板マウントSMT
嵌合の向きサイド, トップ
配列 (開口部)1列
ロック弱ロック
接続
バリエーション
互換圧接コネクタあり
規格CSA, UL
一般仕様
ピッチ0.8mm
極数2, 3, 4, 5, 6, 8, 10, 12, 14, 16, 17, 20
定格電流1A AC/DC
定格電圧30V AC/DC
使用温度範囲-25℃ ~ +85℃
絶縁抵抗100MΩ以上
耐電圧AC200Vを1分間印加にて絶縁破壊のないこと
導体サイズAWG #32,#30,#28
0.032mm2 ~ 0.08mm2
絶縁体外径φ0.5mm ~ φ0.6mm
備考互換圧接型コネクタあり (SURコネクタ)
カタログ カタログ 取扱説明書 取扱説明書
ショッピングサイト SUH SUH

3D/2Dデータ
形番IGESSTEP3D-PDF2D-PDF
1BM02B-SURS-TFダウンロード
2BM03B-SURS-TFダウンロード
3BM04B-SURS-TFダウンロード
4BM05B-SURS-TFダウンロードダウンロードダウンロードダウンロード
5BM06B-SURS-TFダウンロード
6BM08B-SURS-TFダウンロード
7BM10B-SURS-TFダウンロード
8BM12B-SURS-TFダウンロード
9BM14B-SURS-TFダウンロードダウンロードダウンロードダウンロード
10BM16B-SURS-TFダウンロードダウンロードダウンロードダウンロード
11BM17B-SURS-TFダウンロード
12BM20B-SURS-TFダウンロード
13SM02B-SURS-TFダウンロード
14SM03B-SURS-TFダウンロード
15SM04B-SURS-TFダウンロード
16SM05B-SURS-TFダウンロード
17SM06B-SURS-TFダウンロード
18SM08B-SURS-TFダウンロード
19SM10B-SURS-TFダウンロード
20SM12B-SURS-TFダウンロード
21SM14B-SURS-TFダウンロード
22SM16B-SURS-TFダウンロード
23SM17B-SURS-TFダウンロード
24SM20B-SURS-TFダウンロード
25SSUH-003T-P0.15ダウンロード
26SUHR-02V-Sダウンロードダウンロードダウンロードダウンロード
27SUHR-02V-S-Bダウンロードダウンロードダウンロードダウンロード
28SUHR-03V-Sダウンロードダウンロードダウンロードダウンロード
29SUHR-03V-S-Bダウンロードダウンロードダウンロードダウンロード
30SUHR-04V-Sダウンロードダウンロードダウンロードダウンロード
31SUHR-04V-S-Bダウンロードダウンロードダウンロードダウンロード
32SUHR-05V-Sダウンロードダウンロードダウンロードダウンロード
33SUHR-05V-S-Bダウンロードダウンロードダウンロードダウンロード
34SUHR-06V-Sダウンロードダウンロードダウンロードダウンロード
35SUHR-06V-S-Bダウンロードダウンロードダウンロードダウンロード
36SUHR-08V-S-Bダウンロードダウンロードダウンロードダウンロード
37SUHR-10V-Sダウンロードダウンロードダウンロードダウンロード
38SUHR-10V-S-Bダウンロードダウンロードダウンロードダウンロード
39SUHR-12V-Sダウンロードダウンロードダウンロードダウンロード
40SUHR-12V-S-Bダウンロードダウンロードダウンロードダウンロード
41SUHR-14V-Sダウンロードダウンロードダウンロードダウンロード
42SUHR-14V-S-Bダウンロードダウンロードダウンロードダウンロード
43SUHR-16V-Sダウンロードダウンロードダウンロードダウンロード
44SUHR-16V-S-Bダウンロードダウンロードダウンロードダウンロード
45SUHR-20V-Sダウンロードダウンロードダウンロードダウンロード
46SUHR-20V-S-Bダウンロードダウンロードダウンロードダウンロード
