FFS

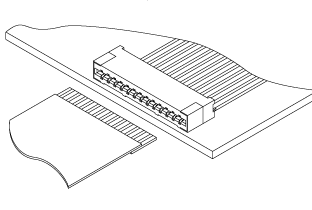

電子機器内部素子のSMT化に対応した1.25mmピッチFFC接続用、表面実装タイプのコネクタです。高接触圧ダブルリーフコンタクト構造による確実な接続、優れた挿入作業性を高さ2.8mmの小型タイプで可能にしました。
製品情報
シリーズFFS
カテゴリFFC/FPC用コネクタ
適合FPC/FFCFFC
FPC/FFC厚さ0.3mm
ZIF/Non-ZIFNon-ZIF
基板マウントSMT
嵌合の向きサイド
接点両接点
規格CSA, UL
一般仕様
ピッチ1.25 mm
極数4, 5, 6, 8, 15, 21, 26
定格電流0.5 A AC/DC
定格電圧50 V AC/DC
使用温度範囲-25 ℃ ～ +85 ℃
絶縁抵抗800 MΩ以上
耐電圧AC 500 Vを 1 分間印加にて絶縁破壊のないこと
カタログ カタログ 取扱説明書 取扱説明書
FFS FFS

3D/2Dデータ
形番IGESSTEP3D-PDF2D-PDF
104FFS-SP-TFダウンロードダウンロードダウンロードダウンロード
205FFS-SP-TFダウンロードダウンロードダウンロードダウンロード
306FFS-SP-TFダウンロードダウンロードダウンロードダウンロード
408FFS-SP-TFダウンロードダウンロードダウンロードダウンロード
515FFS-SP-TFダウンロードダウンロードダウンロードダウンロード
621FFS-SP-TFダウンロードダウンロードダウンロードダウンロード
726FFS-SP-TFダウンロードダウンロードダウンロードダウンロード
【注記】
●表内 "-" ：掲載対象外の製品を示す
●表内 "+"：代表仕様の仕様追加(材質・梱包・キー違いなど)の製品を示す
同極数の形番末尾が異なる代表仕様のデータをご使用ください
●空欄：掲載準備中の製品を示す
※不明点やご要望は弊社までお問い合わせください。
