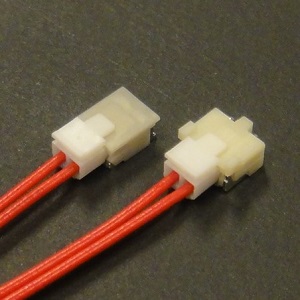

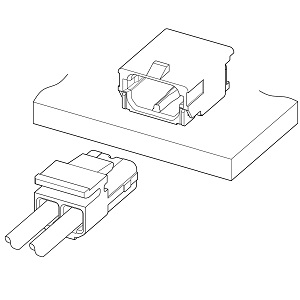

| シリーズ | SFK |
| カテゴリ | 圧着コネクタ(基板用嵌合タイプ) |
| 基板マウント | SMT |
| 嵌合の向き | サイド |
| 配列 (開口部) | 1列 |
| ロック | 強ロック（アウター）, 強ロック（センター） |
| 規格 | UL |
| その他 | ハロゲンフリー, LED照明 |
| ピッチ | 1.8 mm |
| 極数 | 2 |
| 定格電流 | 4 A AC/DC (AWG#22使用時) |
| 定格電圧 | 350 V AC/DC |
| 使用温度範囲 | -25 ℃ ～ +85 ℃ |
| 絶縁抵抗 | 1,000 MΩ以上 |
| 耐電圧 | AC 1,700 Vを 1 分間印加にて絶縁破壊のないこと |
| 導体サイズ | AWG # 30 , # 28 , # 26 , # 24 , # 22 0.05 mm2 ～ 0.33 mm2 |
| 絶縁体外径 | φ 0.7 mm ～ φ 1.3 mm |
| 形番 | IGES | STEP | 3D-PDF | 2D-PDF | |
| 1 | SSFH-001T-P0.5 | - | - | - | ダウンロード |
| 2 | SSFH-002T-P0.5 | - | - | - | ダウンロード |
| 3 | SFKR-02V-S | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 4 | SM02B-SFKH-TF | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 5 | SM02B-SFKBS3-TF | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
カタログ
