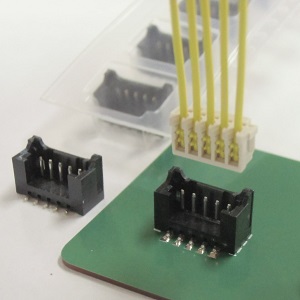

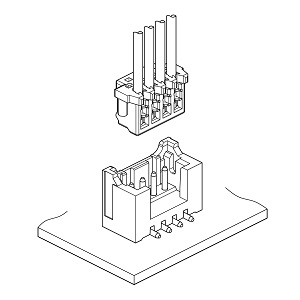

| シリーズ | CZF |
| カテゴリ | 圧接コネクタ(基板用嵌合タイプ） |
| 基板マウント | SMT |
| 嵌合の向き | トップ |
| 配列 (開口部) | 1列 |
| ロック | 弱ロック |
| 規格 | CSA, UL |
| ピッチ | 1.5mm |
| 極数 | 2, 3, 4, 5, 6, 7, 8 |
| 定格電流 | 2A AC/DC (AWG#26使用時) |
| 定格電圧 | 100V AC/DC |
| 使用温度範囲 | -25℃ ～ +85℃ |
| 絶縁抵抗 | 500MΩ以上 |
| 耐電圧 | AC500Vを1分間印加にて絶縁破壊のないこと |
| 導体サイズ | AWG #28,#26 |
| 絶縁体外径 | φ0.7mm ～ φ1.1mm |
| 備考 | 適合コネクタ: CZ, CZHコネクタ |
| 形番 | IGES | STEP | 3D-PDF | 2D-PDF | |
| 1 | BM02B-CZFKS-TF | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 2 | BM03B-CZFKS-TF | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 3 | BM04B-CZFKS-TF | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 4 | BM05B-CZFKS-TF | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 5 | BM06B-CZFKS-TF | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 6 | BM07B-CZFKS-TF | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 7 | BM08B-CZFKS-TF | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 8 | 02CZ-6H | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 9 | 03CZ-6H | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 10 | 04CZ-6H | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 11 | 05CZ-6H | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 12 | 06CZ-6H | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 13 | 07CZ-6H | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 14 | 08CZ-6H | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 15 | SCZH-002T-P0.5 | - | - | - | ダウンロード |
| 16 | CZHR-02V-S | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 17 | CZHR-03V-S | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 18 | CZHR-04V-S | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 19 | CZHR-05V-S | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 20 | CZHR-06V-S | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 21 | CZHR-07V-S | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 22 | CZHR-08V-S | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
