TBX

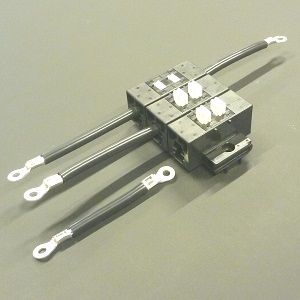

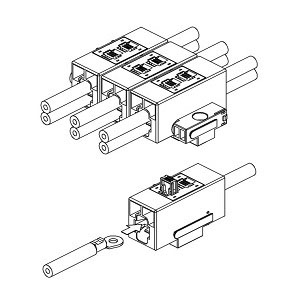

最大で4ライン構成が可能な短絡型のパワー系電線対電線接続用コネクタです。例えば、入力側1ラインに対して出力側を用途に応じて1~3ラインに分岐することができ、また、その逆も可能です。圧着した汎用丸形端子のR8-5を装着して使用します。
製品情報
シリーズTBX
カテゴリ電線対電線接続用コネクタ
配列 (開口部)2列
リテーナリテーナ
規格UL
その他短絡, 分岐
一般仕様
ピッチ25mm
定格電流50A AC/DC (AWG#8使用時)
定格電圧600V AC/DC
使用温度範囲-25℃ ~ +85℃
絶縁抵抗1,000MΩ以上
耐電圧AC2,500Vを1分間印加にて絶縁破壊のないこと
導体サイズAWG #8
8.36mm2 ~ 8.37mm2
絶縁体外径φ7.2mm ~ φ8mm
カタログ カタログ 取扱説明書 取扱説明書
ショッピングサイト TBX TBX

3D/2Dデータ
形番IGESSTEP3D-PDF2D-PDF
1TBX-03K-S4DAダウンロードダウンロードダウンロードダウンロード
