FVR

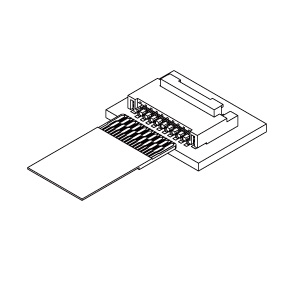

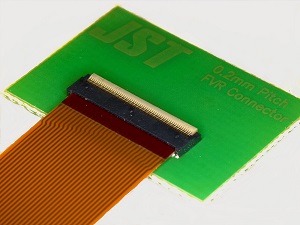

0.2mmピッチ、ハイト0.95mm、奥行き3.0mmの低背・省スペース対応のFPC用コネクタです。
上下両接点のバックフリップ構造の為、FPC引回しの自由度を向上させています。
製品情報
シリーズFVR
カテゴリFFC/FPC用コネクタ
対応FPC/FFCFPC
FPC厚さ0.2mm
ZIF/Non-ZIFZIF
基板マウントSMT
嵌合の向きサイド
接点両接点
ロックバックフリップロック
その他ハロゲンフリー
一般仕様
ピッチ0.2mm
極数39, 51, 61, 71
定格電流0.2A AC/DC
定格電圧50V AC/DC
使用温度範囲-25℃ ～ +85℃
絶縁抵抗50MΩ以上
耐電圧AC200Vを1分間印加にて絶縁破壊のないこと
カタログ カタログ
ショッピングサイト FVR FVR

3D/2Dデータ
形番IGESSTEP3D-PDF2D-PDF
139FVR-SM1-GAN-TB(HF)ダウンロードダウンロードダウンロードダウンロード
251FVR-SM1-GAN-TB(HF)ダウンロードダウンロードダウンロードダウンロード
361FVR-SM1-GAN-TB(HF)ダウンロードダウンロードダウンロードダウンロード
471FVR-SM1-GAN-TB(HF)ダウンロードダウンロードダウンロードダウンロード
