HOME > 製品情報

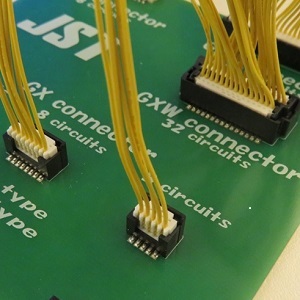

GX/GXW
pdf カタログ pdf 取扱説明書 2D3d 3D/2Dデータ
形番IGESSTEP3D-PDF2D-PDF
102GX-6Sダウンロードダウンロードダウンロードダウンロード
203GX-6Sダウンロードダウンロードダウンロードダウンロード
304GX-6Sダウンロードダウンロードダウンロードダウンロード
405GX-6Sダウンロードダウンロードダウンロードダウンロード
506GX-6Sダウンロードダウンロードダウンロードダウンロード
607GX-6Sダウンロードダウンロードダウンロードダウンロード
708GX-6Sダウンロードダウンロードダウンロードダウンロード
809GX-6Sダウンロードダウンロードダウンロードダウンロード
911GX-6Sダウンロードダウンロードダウンロードダウンロード
1013GX-6Sダウンロードダウンロードダウンロードダウンロード
1115GX-6Sダウンロードダウンロードダウンロードダウンロード
1217GX-6Sダウンロードダウンロードダウンロードダウンロード
1319GX-6Sダウンロードダウンロードダウンロードダウンロード
1421GX-6Sダウンロードダウンロードダウンロードダウンロード
1523GX-6Sダウンロードダウンロードダウンロードダウンロード
1625GX-6Sダウンロードダウンロードダウンロードダウンロード
17BM02B-GXKS-TFダウンロードダウンロードダウンロードダウンロード
18BM03B-GXKS-TFダウンロードダウンロードダウンロードダウンロード
19BM04B-GXKS-TFダウンロードダウンロードダウンロードダウンロード
20BM05B-GXKS-TFダウンロードダウンロードダウンロードダウンロード
21BM06B-GXKS-TFダウンロードダウンロードダウンロードダウンロード
22BM07B-GXKS-TFダウンロードダウンロードダウンロードダウンロード
23BM08B-GXKS-TFダウンロードダウンロードダウンロードダウンロード
24BM09B-GXKS-TFダウンロードダウンロードダウンロードダウンロード
25BM11B-GXKS-TFダウンロードダウンロードダウンロードダウンロード
26BM13B-GXKS-TFダウンロードダウンロードダウンロードダウンロード
27BM15B-GXKS-TFダウンロードダウンロードダウンロードダウンロード
28BM17B-GXKS-TFダウンロードダウンロードダウンロードダウンロード
29BM19B-GXKS-TFダウンロードダウンロードダウンロードダウンロード
30BM21B-GXKS-TFダウンロードダウンロードダウンロードダウンロード
31BM23B-GXKS-TFダウンロードダウンロードダウンロードダウンロード
32BM25B-GXKS-TFダウンロードダウンロードダウンロードダウンロード
33BM32B-GXWKS-A-TFダウンロード
34BM32B-GXWLES-B-TFダウンロード
35BM36B-GXWKS-A-TFダウンロード
36BM36B-GXWLES-B-TFダウンロード
37BM40B-GXWKS-A-TFダウンロード
38BM40B-GXWLES-B-TFダウンロード
39GXWH-32-K-Aダウンロード
40GXWH-32-LE-Bダウンロード
41GXWH-36-K-Aダウンロード
42GXWH-36-LE-Bダウンロード
43GXWH-40-K-Aダウンロード
44GXWH-40-LE-Bダウンロード
45SM02B-GXKS-TFダウンロード
46SM08B-GXKS-TFダウンロード
ショッピングサイト
製品情報
シリーズGX/GXW
カテゴリ圧接コネクタ(基板用嵌合タイプ）
タイプ圧接小型
ロック付き、嵌合、SMT
特長ロック付き
一般仕様
ピッチ1.25mm
定格電流2A (AWG#26使用時)
定格電圧50V

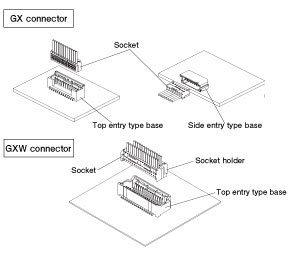

実装方向トップ、サイド
製品説明
・AWG#26(UL10272/11079)が適合できる狭ピッチ(1.25mm)
・吸着テープレスで自動化を推進する表面実装タイプ
・作業性を重視した低嵌合化を実現
・挿入時にクリック感を持たせ、不完全挿入ができないレバー型フリクションロックを採用

GX/GXW
