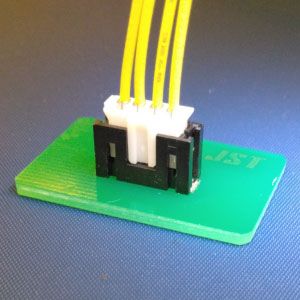

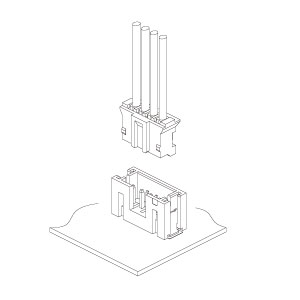

| シリーズ | PHV |
| カテゴリ | 圧着コネクタ(基板用嵌合タイプ) |
| 基板マウント | SMT |
| 嵌合の向き | トップ |
| 配列 (開口部) | 1列 |
| ピッチ | 2 mm |
| 極数 | 3, 4 |
| 定格電流 | 2 A AC/DC (AWG#24使用時) |
| 定格電圧 | 100 V AC/DC |
| 使用温度範囲 | -25 ℃ ～ +85 ℃ |
| 絶縁抵抗 | 1,000 MΩ以上 |
| 耐電圧 | AC 800 Vを 1 分間印加にて絶縁破壊のないこと |
| 導体サイズ | AWG # 30 , # 28 , # 26 , # 24 0.05 mm2 ～ 0.22 mm2 |
| 絶縁体外径 | φ 0.8 mm ～ φ 1.5 mm |
| 形番 | IGES | STEP | 3D-PDF | 2D-PDF | |
| 1 | SPH-002T-P0.5S | - | - | - | ダウンロード |
| 2 | PHR-3 | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 3 | PHR-4 | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 4 | B03B-PHV-SM1-TB | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 5 | B04B-PHV-SM1-TB | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
