FM

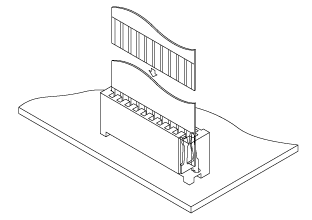

FMコネクタは、リードピッチ1.0mmのFFC・FPC接続に対応した基板用コネクタです。高密度実装機器内、メカニカルユニット間の接続など、機器の振動、衝撃に対しても安定した接触構造で高い信頼性を持っています。FFC・FPCとの接続も簡単なスナップイン装着。厚さ3.0mmの小型化を実現しました。ディップタイプとともに耐熱樹脂を使用した表面実装 (SMT) タイプもあります。
製品情報
シリーズFM
カテゴリFFC/FPC用コネクタ
対応FPC/FFCFFC, FPC
FPC厚さ0.33mm
ZIF/Non-ZIFNon-ZIF
基板マウントDIP (IMT), SMT
嵌合の向きサイド, トップ
接点両接点
規格CSA, UL
一般仕様
ピッチ1mm
極数3, 4, 5, 6, 7, 8, 10, 11, 12
定格電流0.5A AC/DC
定格電圧50V AC/DC
使用温度範囲-25℃ ~ +85℃
絶縁抵抗800MΩ以上
耐電圧AC500Vを1分間印加にて絶縁破壊のないこと
カタログ カタログ 取扱説明書 取扱説明書
ショッピングサイト FM FM

3D/2Dデータ
形番IGESSTEP3D-PDF2D-PDF
103FM-1.0BTダウンロードダウンロードダウンロードダウンロード
203FM-1.0SP-1.9-TFダウンロードダウンロードダウンロードダウンロード
303FM-1.0STダウンロードダウンロードダウンロードダウンロード
404FM-1.0BP-TFダウンロードダウンロードダウンロードダウンロード
504FM-1.0BTダウンロードダウンロードダウンロードダウンロード
604FM-1.0SP-1.9-TFダウンロードダウンロードダウンロードダウンロード
704FM-1.0STダウンロードダウンロードダウンロードダウンロード
805FM-1.0BP-TFダウンロードダウンロードダウンロードダウンロード
905FM-1.0BTダウンロードダウンロードダウンロードダウンロード
1005FM-1.0SP-1.9-TFダウンロードダウンロードダウンロードダウンロード
1105FM-1.0STダウンロードダウンロードダウンロードダウンロード
1206FM-1.0BP-TFダウンロードダウンロードダウンロードダウンロード
1306FM-1.0BTダウンロードダウンロードダウンロードダウンロード
1406FM-1.0SP-1.9-TFダウンロードダウンロードダウンロードダウンロード
1506FM-1.0STダウンロードダウンロードダウンロードダウンロード
1607FM-1.0BP-TFダウンロードダウンロードダウンロードダウンロード
1707FM-1.0BTダウンロードダウンロードダウンロードダウンロード
1807FM-1.0SP-1.9-TFダウンロードダウンロードダウンロードダウンロード
1908FM-1.0BP-TFダウンロードダウンロードダウンロードダウンロード
2008FM-1.0BTダウンロードダウンロードダウンロードダウンロード
2108FM-1.0SP-1.9-TFダウンロードダウンロードダウンロードダウンロード
2208FM-1.0STダウンロードダウンロードダウンロードダウンロード
2310FM-1.0BTダウンロードダウンロードダウンロードダウンロード
2410FM-1.0SP-1.9-TFダウンロードダウンロードダウンロードダウンロード
2510FM-1.0STダウンロードダウンロードダウンロードダウンロード
2611FM-1.0BTダウンロードダウンロードダウンロード
2712FM-1.0BTダウンロードダウンロードダウンロードダウンロード
2812FM-1.0SP-1.9-TFダウンロードダウンロードダウンロードダウンロード
2912FM-1.0STダウンロードダウンロードダウンロードダウンロード
