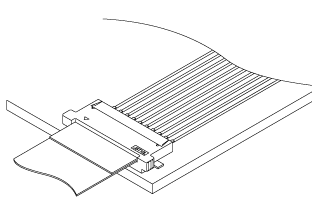

シリーズ | FPZ |
カテゴリ | FFC/FPC用コネクタ |
対応FPC/FFC | FFC |
FPC厚さ | 0.3mm |
ZIF/Non-ZIF | ZIF |
基板マウント | SMT |
嵌合の向き | サイド |
接点 | 下接点 |
ロック | セルフロック, フロントフリップロック |
規格 | CSA, UL |
ピッチ | 1mm |
極数 | 7, 8, 10, 11, 12, 13, 14, 15, 16, 18, 20, 24, 25 |
定格電流 | 0.5A AC/DC |
定格電圧 | 50V AC/DC |
使用温度範囲 | -25℃ ~ +85℃ |
絶縁抵抗 | 800MΩ以上 |
耐電圧 | AC500Vを1分間印加にて絶縁破壊のないこと |
形番 | IGES | STEP | 3D-PDF | 2D-PDF | |
1 | 07FPZ-SM-TF | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
2 | 08FPZ-SM-TF | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
3 | 10FPZ-SM-TF | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
4 | 11FPZ-SM-TF | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
5 | 12FPZ-SM-TF | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
6 | 13FPZ-SM-TF | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
7 | 14FPZ-SM-TF | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
8 | 15FPZ-SM-TF | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
9 | 16FPZ-SM-TF | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
10 | 18FPZ-SM-TF | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
11 | 20FPZ-SM-TF | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
12 | 24FPZ-SM-TF | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
13 | 25FPZ-SM-TF | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
