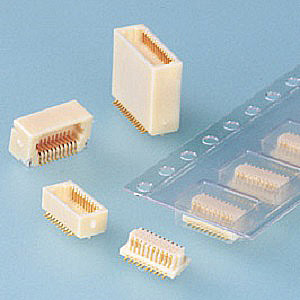

0.5mmピッチ、SMT仕様の小型・省スペースな基板対基板接続用コネクタです。

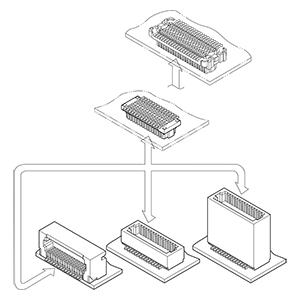

プラグには高さが豊富なトップ型に加えてサイド型を、リセプタクルには固定タイプとずれ吸収タイプをそれぞれラインアップしており、多彩な接続バリエーションが提供可能です。

製品情報

シリーズ	JMC
カテゴリ	基板対基板コネクタ(嵌合タイプ)
接続形態	垂直接続, 平行接続
基板マウント	SMT
嵌合補助	ずれ吸収
規格	UL

一般仕様

ピッチ	0.5mm
極数	14, 16, 18, 20, 24, 30, 34, 40, 42, 46, 50, 60, 64
定格電流	0.5A AC/DC
定格電圧	50V AC/DC
使用温度範囲	-25℃ ～ +85℃
絶縁抵抗	50MΩ以上
耐電圧	AC100Vを1分間印加にて絶縁破壊のないこと

カタログ

取扱説明書
ショッピングサイト JMC

3D/2Dデータ

	形番	IGES	STEP	3D-PDF	2D-PDF
1	14P3.0-JMCS-GAN-A-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
2	18P3.0-JMCS-GAN-A-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
3	20P3.0-JMCS-GAN-A-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
4	30P3.0-JMCS-GAN-A-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
5	40P3.0-JMCS-GAN-A-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
6	50P3.0-JMCS-GAN-A-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
7	60P3.0-JMCS-GAN-A-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
8	20P3.5-JMCS-GAN-A-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
9	24P3.5-JMCS-GAN-A-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
10	30P3.5-JMCS-GAN-A-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
11	40P3.5-JMCS-GAN-A-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
12	42P3.5-JMCS-GAN-A-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
13	24P4.0-JMCS-GAN-A-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
14	30P4.0-JMCS-GAN-A-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
15	40P4.0-JMCS-GAN-A-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
16	50P4.0-JMCS-GAN-A-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
17	60P4.0-JMCS-GAN-A-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
18	20P4.5-JMCS-GAN-A-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
19	50P4.5-JMCS-GAN-A-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
20	60P4.5-JMCS-GAN-A-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
21	14P5.0-JMCS-GAN-A-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
22	20P5.0-JMCS-GAN-A-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
23	30P5.0-JMCS-GAN-A-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
24	40P5.0-JMCS-GAN-A-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
25	50P5.0-JMCS-GAN-A-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
26	60P5.0-JMCS-GAN-A-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
27	20P5.5-JMCS-GAN-A-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
28	60P5.5-JMCS-GAN-A-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
29	20P6.0-JMCS-GAN-A-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
30	40P6.0-JMCS-GAN-A-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
31	60P6.0-JMCS-GAN-A-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
32	30P6.5-JMCS-GAN-A-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
33	40P6.5-JMCS-GAN-A-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
34	20P7.0-JMCS-GAN-A-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
35	50P7.0-JMCS-GAN-A-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
36	50P7.5-JMCS-GAN-A-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
37	50P8.0-JMCS-GAN-A-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
38	64P8.0-JMCS-GAN-A-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
39	34P8.5-JMCS-GAN-A-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
40	30P9.0-JMCS-GAN-A-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
41	40P9.0-JMCS-GAN-A-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
42	50P9.0-JMCS-GAN-A-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
43	60P9.0-JMCS-GAN-A-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
44	20P10.0-JMCS-GAN-A-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
45	24P10.0-JMCS-GAN-A-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
46	40P10.0-JMCS-GAN-A-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
47	16PS-JMCS-GAN-1-A-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
48	20PS-JMCS-GAN-1-A-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
49	24PS-JMCS-GAN-1-A-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
50	30PS-JMCS-GAN-1-A-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
51	34PS-JMCS-GAN-1-A-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
52	40PS-JMCS-GAN-1-A-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
53	50PS-JMCS-GAN-1-A-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
54	60PS-JMCS-GAN-1-A-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
55	14R-JMCS-GAN-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
56	16R-JMCS-GAN-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
57	18R-JMCS-GAN-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
58	20R-JMCS-GAN-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
59	24R-JMCS-GAN-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
60	30R-JMCS-GAN-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
61	34R-JMCS-GAN-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
62	40R-JMCS-GAN-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
63	42R-JMCS-GAN-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
64	46R-JMCS-GAN-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
65	50R-JMCS-GAN-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
66	60R-JMCS-GAN-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
67	20RF-JMCS-GAN-1-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
68	30RF-JMCS-GAN-1-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
69	40RF-JMCS-GAN-1-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
70	50RF-JMCS-GAN-1-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
71	60RF-JMCS-GAN-1-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード
72	64RF-JMCS-GAN-1-TF	ダウンロード	ダウンロード	ダウンロード	ダウンロード

【注記】
●表内 "-" ：掲載対象外の製品を示す
●表内 "+"：代表仕様の仕様追加(材質・梱包・キー違いなど)の製品を示す
同極数の形番末尾が異なる代表仕様のデータをご使用ください
●空欄：掲載準備中の製品を示す
※不明点やご要望は弊社までお問い合わせください。
