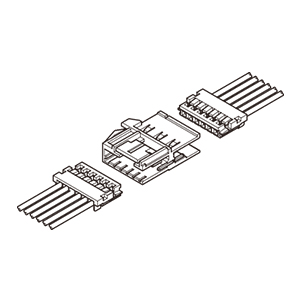

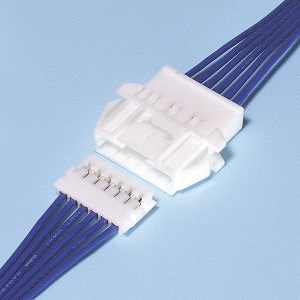

| シリーズ | THR |
| カテゴリ | 電線対電線接続用コネクタ |
| パネルマウント | パネルロック |
| 配列 (開口部) | 1列 |
| ロック | 強ロック（アウター）, 強ロック（センター） |
| その他 | 中継接続用ユニット |
| ピッチ | 2.5mm |
| 極数 | 3, 6, 12 |
| 定格電流 | 3A AC/DC (圧着型HRコネクタ, AWG#22使用時) 2A AC/DC (圧接型HRコネクタ, AWG#24使用時) |
| 定格電圧 | 250V AC/DC |
| 使用温度範囲 | -25℃ ～ +85℃ |
| 絶縁抵抗 | 500MΩ以上 |
| 耐電圧 | AC1,000Vを1分間印加にて絶縁破壊のないこと |
| 導体サイズ | AWG #28,#26,#24,#22 |
| 絶縁体外径 | φ1mm ～ φ1.7mm |
| 備考 | 適用電線は適合コネクタに準ずる。 適合コネクタ: 圧着型/圧接型HRコネクタ |
| 形番 | IGES | STEP | 3D-PDF | 2D-PDF | |
| 1 | BU03P-THR | ダウンロード | ダウンロード | ダウンロード | - |
| 2 | BU06P-THR | ダウンロード | ダウンロード | ダウンロード | - |
| 3 | BU12P-THR | ダウンロード | ダウンロード | ダウンロード | - |
| 4 | BU03P-THR-1-K | ダウンロード | ダウンロード | ダウンロード | - |
| 5 | BU06P-THR-1-K | ダウンロード | ダウンロード | ダウンロード | - |
| 6 | BU12P-THR-1-K | ダウンロード | ダウンロード | ダウンロード | - |
| 7 | 03HR-4K-P-N | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 8 | 06HR-4K-P-N | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 9 | 12HR-4K-P-N | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 10 | 03HR-6S-P-N | + | + | + | ダウンロード |
| 11 | 06HR-6S-P-N | + | + | + | ダウンロード |
| 12 | 12HR-6S-P-N | + | + | + | ダウンロード |
| 13 | 03HR-8M-P-N | + | + | + | ダウンロード |
| 14 | 06HR-8M-P-N | + | + | + | ダウンロード |
| 15 | 12HR-8M-P-N | + | + | + | ダウンロード |
| 16 | SHR-001T-P0.6 | - | - | - | ダウンロード |
| 17 | HRP-03-S | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 18 | HRP-06-S | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 19 | HRP-12-S | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
カタログ
