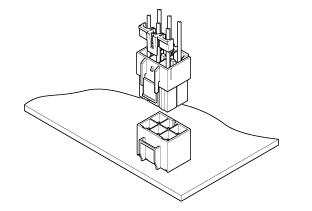

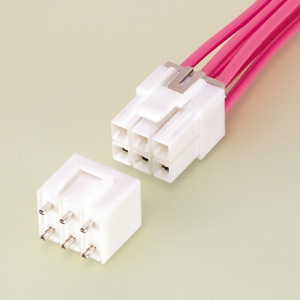

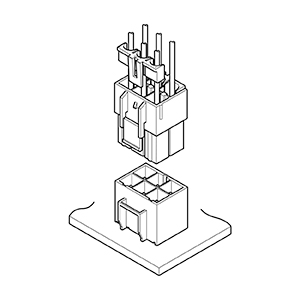

| シリーズ | VL (基板対電線) |
| カテゴリ | 圧着コネクタ(基板用嵌合タイプ) |
| 基板マウント | DIP (IMT) |
| 嵌合の向き | トップ |
| 配列 (開口部) | 1列, 2列 |
| ロック | 強ロック（アウター）, 強ロック（インナー）, 強ロック（センター） |
| リテーナ | リテーナ |
| 接続 バリエーション | 電線対電線接続タイプあり |
| 規格 | CSA, TÜV, UL |
| ピッチ | 6.2mm |
| 極数 | 2, 3, 4, 6, 8, 12 |
| 定格電流 | 20A AC/DC (2極, AWG#12使用時) 3A AC/DC (12極, AWG#22使用時) |
| 定格電圧 | 600V AC/DC |
| 使用温度範囲 | -25℃ ～ +90℃ |
| 絶縁抵抗 | 1,000MΩ以上 |
| 耐電圧 | AC2,000Vを1分間印加にて絶縁破壊のないこと |
| 導体サイズ | AWG #22,#20,#18,#16,#14,#12 0.3mm2 ～ 3.5mm2 |
| 絶縁体外径 | φ1.7mm ～ φ4.1mm |
| 備考 | 電線対電線接続タイプあり 大電流対応タイプあり |
| 形番 | IGES | STEP | 3D-PDF | 2D-PDF | |
| 1 | SVF-42T-P2.0 | - | - | - | ダウンロード |
| 2 | SVF-61T-P2.0 | - | - | - | ダウンロード |
| 3 | SVF-81T-P2.0 | - | - | - | ダウンロード |
| 4 | VLP-02V | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 5 | VLP-03V | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 6 | VLP-04V | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 7 | VLP-06V | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 8 | VLP-08V | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 9 | VLP-12V | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 10 | VLP-02V-1 | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 11 | VLP-03V-1 | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 12 | VLP-04V-1 | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 13 | VLP-04VN-1 | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 14 | VLP-06V-1 | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 15 | VLP-08V-1 | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 16 | VLP-12V-1 | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 17 | VLS-02V | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 18 | VLS-03V | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 19 | VLS-08V | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 20 | VLS-12V | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 21 | B02P-VL | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 22 | B03P-VL | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 23 | B04P-VL | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 24 | B04P-VL-VN-1.8 | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 25 | B06P-VL | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 26 | B08P-VL | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 27 | B12P-VL | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
