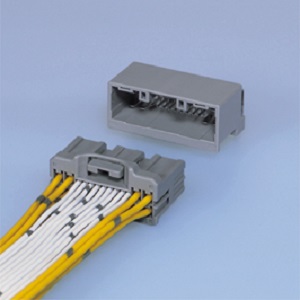

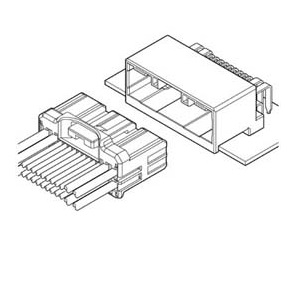

| シリーズ | SHC |
| カテゴリ | 自動車用コネクタ |
| サブカテゴリ | 基板対電線 |
| 基板マウント | DIP (IMT), ねじ止め |
| 嵌合の向き | サイド |
| ターミナル サイズ | 0.64ターミナル, 2.3ターミナル |
| 配列 (開口部) | 2列 |
| ロック | 強ロック（インナー） |
| リテーナ | リテーナ |
| ハイブリッド | 対応 |
| ピッチ | 2.2 mm, 4 mm (電源極) |
| 極数 | 10, 14, 24, 26, 32 |
| 定格電流 | 7 A AC/DC (単極, 0.5 mm2使用時) |
| 定格電圧 | 50 V AC/DC |
| 使用温度範囲 | -40 ℃ ～ +105 ℃ |
| 絶縁抵抗 | 100 MΩ以上 |
| 耐電圧 | AC 1,000 Vを 1 分間印加にて絶縁破壊のないこと |
| 導体サイズ | 0.13 mm2 ～ 0.5 mm2 |
| 絶縁体外径 | φ 0.85 mm ～ φ 1.8 mm |
| 備考 | 適用電線: AESSX, AVSS, CAVS |
| 形番 | IGES | STEP | 3D-PDF | 2D-PDF | |
| 1 | SNAC3-A001T-M0.64 | - | - | - | ダウンロード |
| 2 | SNAC3-A021T-M0.64 | - | - | - | ダウンロード |
| 3 | 10SHC-B-1A | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 4 | 14SHC-B-1A | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 5 | 24SHC-B-1A | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 6 | 26SHC-B-1A | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 7 | 26SHC-B-2A | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 8 | 32SHC-B-1A | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 9 | S14B-SHCH-1A R | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 10 | S24B-SHCH-1A R | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 11 | S26B-SHCH-1A R | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 12 | S26B-SHCH-2A R | ダウンロード | ダウンロード | ダウンロード | |
| 13 | S32B-SHCH-1A R | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
