日本圧着端子製造株式会社

2.5SB

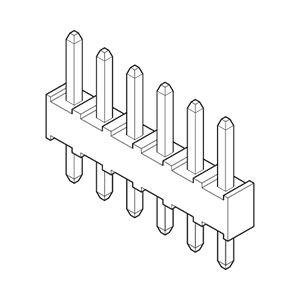

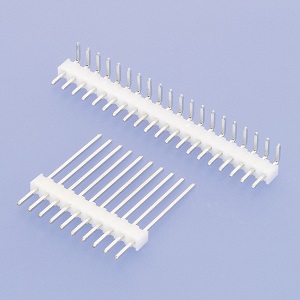

基板と基板の相互のはんだ直付け接続に使用できる2.5mm ピッチヘッダーです。ストレートとアングルの2 タイプがあり、それぞれにポスト長さ違い品を、アングルタイプにはポスト曲げ位置違い品を豊富にラインアップしています。

製品情報

シリーズ	2.5SB
カテゴリ	その他コネクタ　(ヘッダーを含む)
その他	アングルヘッダー, ストレートヘッダー

一般仕様

ピッチ	2.5 mm
極数	2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20

カタログ

3D/2Dデータ

	形番	IGES	STEP	3D-PDF	2D-PDF
1	SB2P-HVQ-34	ダウンロード	ダウンロード	ダウンロード	ダウンロード
2	SB3P-HVQ-34	ダウンロード	ダウンロード	ダウンロード	ダウンロード
3	SB4P-HVQ-34	ダウンロード	ダウンロード	ダウンロード	ダウンロード
4	SB5P-HVQ-34	ダウンロード	ダウンロード	ダウンロード	ダウンロード
5	SB6P-HVQ-34	ダウンロード	ダウンロード	ダウンロード	ダウンロード
6	SB7P-HVQ-34	ダウンロード	ダウンロード	ダウンロード	ダウンロード
7	SB8P-HVQ-34	ダウンロード	ダウンロード	ダウンロード	ダウンロード
8	SB9P-HVQ-34	ダウンロード	ダウンロード	ダウンロード	ダウンロード
9	SB10P-HVQ-34	ダウンロード	ダウンロード	ダウンロード	ダウンロード
10	SB11P-HVQ-34	ダウンロード	ダウンロード	ダウンロード	ダウンロード
11	SB12P-HVQ-34	ダウンロード	ダウンロード	ダウンロード	ダウンロード
12	SB13P-HVQ-34	ダウンロード	ダウンロード	ダウンロード	ダウンロード
13	SB14P-HVQ-34	ダウンロード	ダウンロード	ダウンロード	ダウンロード
14	SB15P-HVQ-34	ダウンロード	ダウンロード	ダウンロード	ダウンロード
15	SB17P-HVQ-34	ダウンロード	ダウンロード	ダウンロード	ダウンロード
16	SB18P-HVQ-34	ダウンロード	ダウンロード	ダウンロード	ダウンロード
17	SB20P-HVQ-34	ダウンロード	ダウンロード	ダウンロード	ダウンロード
18	SB2P-HVQ-A	ダウンロード	ダウンロード	ダウンロード	ダウンロード
19	SB3P-HVQ-A	ダウンロード	ダウンロード	ダウンロード	ダウンロード
20	SB4P-HVQ-A	ダウンロード	ダウンロード	ダウンロード	ダウンロード
21	SB5P-HVQ-A	ダウンロード	ダウンロード	ダウンロード	ダウンロード
22	SB6P-HVQ-A	ダウンロード	ダウンロード	ダウンロード	ダウンロード
23	SB7P-HVQ-A	ダウンロード	ダウンロード	ダウンロード	ダウンロード
24	SB8P-HVQ-A	ダウンロード	ダウンロード	ダウンロード	ダウンロード
25	SB9P-HVQ-A	ダウンロード	ダウンロード	ダウンロード	ダウンロード
26	SB10P-HVQ-A	ダウンロード	ダウンロード	ダウンロード	ダウンロード
27	SB11P-HVQ-A	ダウンロード	ダウンロード	ダウンロード	ダウンロード
28	SB12P-HVQ-A	ダウンロード	ダウンロード	ダウンロード	ダウンロード
29	SB13P-HVQ-A	ダウンロード	ダウンロード	ダウンロード	ダウンロード
30	SB14P-HVQ-A	ダウンロード	ダウンロード	ダウンロード	ダウンロード
31	SB15P-HVQ-A	ダウンロード	ダウンロード	ダウンロード	ダウンロード
32	SB16P-HVQ-A	ダウンロード	ダウンロード	ダウンロード	ダウンロード
33	SB17P-HVQ-A	ダウンロード	ダウンロード	ダウンロード	ダウンロード
34	SB18P-HVQ-A	ダウンロード	ダウンロード	ダウンロード	ダウンロード
35	SB19P-HVQ-A	ダウンロード	ダウンロード	ダウンロード	ダウンロード
36	SB20P-HVQ-A	ダウンロード	ダウンロード	ダウンロード	ダウンロード
37	SB2P-HVQ-S	ダウンロード	ダウンロード	ダウンロード	ダウンロード
38	SB3P-HVQ-S	ダウンロード	ダウンロード	ダウンロード	ダウンロード
39	SB4P-HVQ-S	ダウンロード	ダウンロード	ダウンロード	ダウンロード
40	SB5P-HVQ-S	ダウンロード	ダウンロード	ダウンロード	ダウンロード
41	SB6P-HVQ-S	ダウンロード	ダウンロード	ダウンロード	ダウンロード
42	SB7P-HVQ-S	ダウンロード	ダウンロード	ダウンロード	ダウンロード
43	SB8P-HVQ-S	ダウンロード	ダウンロード	ダウンロード	ダウンロード
44	SB9P-HVQ-S	ダウンロード	ダウンロード	ダウンロード	ダウンロード
45	SB10P-HVQ-S	ダウンロード	ダウンロード	ダウンロード	ダウンロード
46	SB11P-HVQ-S	ダウンロード	ダウンロード	ダウンロード	ダウンロード
47	SB12P-HVQ-S	ダウンロード	ダウンロード	ダウンロード	ダウンロード
48	SB13P-HVQ-S	ダウンロード	ダウンロード	ダウンロード	ダウンロード
49	SB14P-HVQ-S	ダウンロード	ダウンロード	ダウンロード	ダウンロード
50	SB15P-HVQ-S	ダウンロード	ダウンロード	ダウンロード	ダウンロード
51	SB16P-HVQ-S	ダウンロード	ダウンロード	ダウンロード	ダウンロード
52	SB17P-HVQ-S	ダウンロード	ダウンロード	ダウンロード	ダウンロード
53	SB18P-HVQ-S	ダウンロード	ダウンロード	ダウンロード	ダウンロード
54	SB19P-HVQ-S	ダウンロード	ダウンロード	ダウンロード	ダウンロード
55	SB20P-HVQ-S	ダウンロード	ダウンロード	ダウンロード	ダウンロード
56	MB2P-90	ダウンロード	ダウンロード	ダウンロード	ダウンロード
57	MB3P-90	ダウンロード	ダウンロード	ダウンロード	ダウンロード
58	MB4P-90	ダウンロード	ダウンロード	ダウンロード	ダウンロード
59	MB5P-90	ダウンロード	ダウンロード	ダウンロード	ダウンロード
60	MB6P-90	ダウンロード	ダウンロード	ダウンロード	ダウンロード
61	MB7P-90	ダウンロード	ダウンロード	ダウンロード	ダウンロード
62	MB8P-90	ダウンロード	ダウンロード	ダウンロード	ダウンロード
63	MB9P-90	ダウンロード	ダウンロード	ダウンロード	ダウンロード
64	MB10P-90	ダウンロード	ダウンロード	ダウンロード	ダウンロード
65	MB11P-90	ダウンロード	ダウンロード	ダウンロード	ダウンロード
66	MB12P-90	ダウンロード	ダウンロード	ダウンロード	ダウンロード
67	MB13P-90	ダウンロード	ダウンロード	ダウンロード	ダウンロード
68	MB14P-90	ダウンロード	ダウンロード	ダウンロード	ダウンロード
69	MB15P-90	ダウンロード	ダウンロード	ダウンロード	ダウンロード
70	MB16P-90	ダウンロード	ダウンロード	ダウンロード	ダウンロード
71	MB17P-90	ダウンロード	ダウンロード	ダウンロード	ダウンロード
72	MB18P-90	ダウンロード	ダウンロード	ダウンロード	ダウンロード
73	MB19P-90	ダウンロード	ダウンロード	ダウンロード	ダウンロード
74	MB20P-90	ダウンロード	ダウンロード	ダウンロード	ダウンロード

【注記】
●表内 "-" ：掲載対象外の製品を示す
●表内 "+"：代表仕様の仕様追加(材質・梱包・キー違いなど)の製品を示す
同極数の形番末尾が異なる代表仕様のデータをご使用ください
●空欄：掲載準備中の製品を示す
※不明点やご要望は弊社までお問い合わせください。
