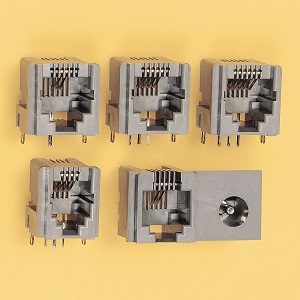

| シリーズ | MJ |
| カテゴリ | インターフェース用コネクタ |
| 基板マウント | DIP (IMT) |
| 嵌合の向き | サイド, トップ |
| 接点 | 上接点 |
| 規格 | CSA, UL |
| 極数 | 2, 4, 6, 8 |
| 定格電流 | 1.3A AC/DC |
| 定格電圧 | 250V AC/DC |
| 使用温度範囲 | -40℃ ～ +80℃ |
| 絶縁抵抗 | 1,000MΩ以上 |
| 耐電圧 | AC1,000Vを1分間印加にて絶縁破壊のないこと |

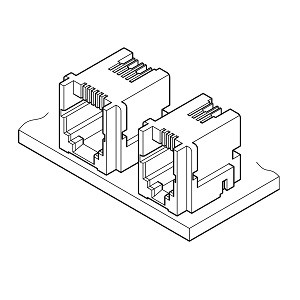

| 形番 | IGES | STEP | 3D-PDF | 2D-PDF | |
| 1 | MJ-44J-RD315 | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 2 | MJ-62C-SD335 | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 3 | MJ-62J-RD315 | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 4 | MJ-64C-SD335 | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 5 | MJ-64J-RD315 | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 6 | MJ-66C-SD335 | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 7 | MJ-66J-RD315 | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 8 | MJ-88H-RD315K | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 9 | MJ-88R-RD315K | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 10 | MJ-88U-SD315K-T | ダウンロード | ダウンロード | ダウンロード | |
| 11 | MJ-JP68K | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
カタログ
