BL

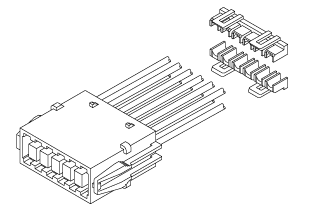

BLコネクタは、短絡用回路を内蔵した3.96mmピッチ小型短絡用コネクタです。信頼性に優れたリテーナが使用できるのをはじめ、パネル取付けも容易です。
製品情報
シリーズBL
カテゴリ電線対電線接続用コネクタ
結線形態圧着
パネルマウントパネルロック
配列 (開口部)2列
リテーナリテーナ
規格CSA, UL, 電気用品安全法
その他短絡
一般仕様
ピッチ3.96mm
極数8, 12
定格電流7A AC/DC
定格電圧300V AC/DC
使用温度範囲-25℃ ~ +90℃
絶縁抵抗1,000MΩ以上
耐電圧AC1,500Vを1分間印加にて絶縁破壊のないこと
導体サイズAWG #22,#20,#18
0.3mm2 ~ 0.75mm2
絶縁体外径φ1.5mm ~ φ2.2mm
カタログ カタログ 取扱説明書 取扱説明書
ショッピングサイト BL BL

3D/2Dデータ
形番IGESSTEP3D-PDF2D-PDF
1BL-08Vダウンロード
2BL-08VSTダウンロード
3BL-12Vダウンロード
4BL-12VSTダウンロード
5BLT-08T-0.5ダウンロード
6BLT-12T-0.5ダウンロード
7HLS-08Vダウンロード
8HLS-12Vダウンロード
9SSF-21T-P1.4ダウンロードダウンロードダウンロードダウンロード
