SSR

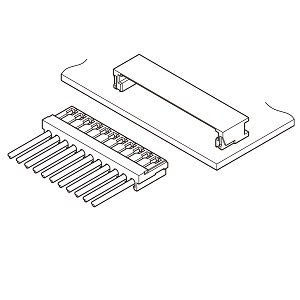

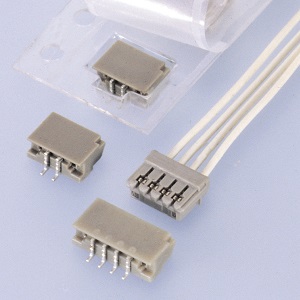

基板対電線用の1.0mmピッチ圧接方式で、基板実装高さ2.0mm、奥行き4.5mmの小型化を実現しました。ツインUスロット、3点グリップ構造などによる優れた接続性能。
製品情報
シリーズSSR
カテゴリ圧接コネクタ(基板用嵌合タイプ）
基板マウントSMT
嵌合の向きサイド
配列 (開口部)1列
ロック弱ロック
規格CSA, UL
一般仕様
ピッチ1mm
極数2, 3, 4, 5, 6, 8, 9, 10, 11, 12, 13, 14
定格電流0.5A AC/DC
定格電圧50V AC/DC
使用温度範囲-25℃ ～ +85℃
絶縁抵抗100MΩ以上
耐電圧AC500Vを1分間印加にて絶縁破壊のないこと
導体サイズAWG #32
絶縁体外径φ0.52mm ～ φ0.56mm
カタログ カタログ
ショッピングサイト SSR SSR

3D/2Dデータ
形番IGESSTEP3D-PDF2D-PDF
102SSR-32Hダウンロードダウンロードダウンロードダウンロード
203SSR-32Hダウンロードダウンロードダウンロードダウンロード
304SSR-32Hダウンロードダウンロードダウンロードダウンロード
405SSR-32Hダウンロードダウンロードダウンロードダウンロード
506SSR-32Hダウンロードダウンロードダウンロードダウンロード
608SSR-32Hダウンロードダウンロードダウンロードダウンロード
709SSR-32Hダウンロードダウンロードダウンロードダウンロード
810SSR-32Hダウンロードダウンロードダウンロードダウンロード
911SSR-32Hダウンロードダウンロードダウンロードダウンロード
1012SSR-32Hダウンロードダウンロードダウンロードダウンロード
1113SSR-32Hダウンロードダウンロードダウンロードダウンロード
1214SSR-32Hダウンロードダウンロードダウンロードダウンロード
13SM02B-SSR-H-TBダウンロードダウンロードダウンロードダウンロード
14SM03B-SSR-H-TBダウンロードダウンロードダウンロードダウンロード
15SM04B-SSR-H-TBダウンロードダウンロードダウンロードダウンロード
16SM05B-SSR-H-TBダウンロードダウンロードダウンロードダウンロード
17SM06B-SSR-H-TBダウンロードダウンロードダウンロードダウンロード
18SM08B-SSR-H-TBダウンロードダウンロードダウンロードダウンロード
19SM09B-SSR-H-TBダウンロードダウンロードダウンロードダウンロード
20SM10B-SSR-H-TBダウンロードダウンロードダウンロードダウンロード
21SM11B-SSR-H-TBダウンロードダウンロードダウンロードダウンロード
22SM12B-SSR-H-TBダウンロードダウンロードダウンロードダウンロード
23SM13B-SSR-H-TBダウンロードダウンロードダウンロードダウンロード
24SM14B-SSR-H-TBダウンロードダウンロードダウンロードダウンロード
